Geräuschkontrolle für Außenlüftung für Impress mit kundenspezifischem PZP-Gehäuse

Projektübersicht

Als der Lärm von vier Außenventilatoren die Ruhe in einer österreichischen Gemeinde störte, griffen die Behörden ein. Impress, das für die Geräte verantwortliche Unternehmen, musste den Schalldruckpegel (SPL) auf unter 67 dB senken.

DECIBEL wurde beauftragt, eine umfassende Schallschutzlösung zu entwickeln und umzusetzen, die den Außenlärm auf ein akzeptables Maß reduzieren und gleichzeitig die volle Funktionsfähigkeit des Belüftungssystems gewährleisten sollte.

Herausforderung

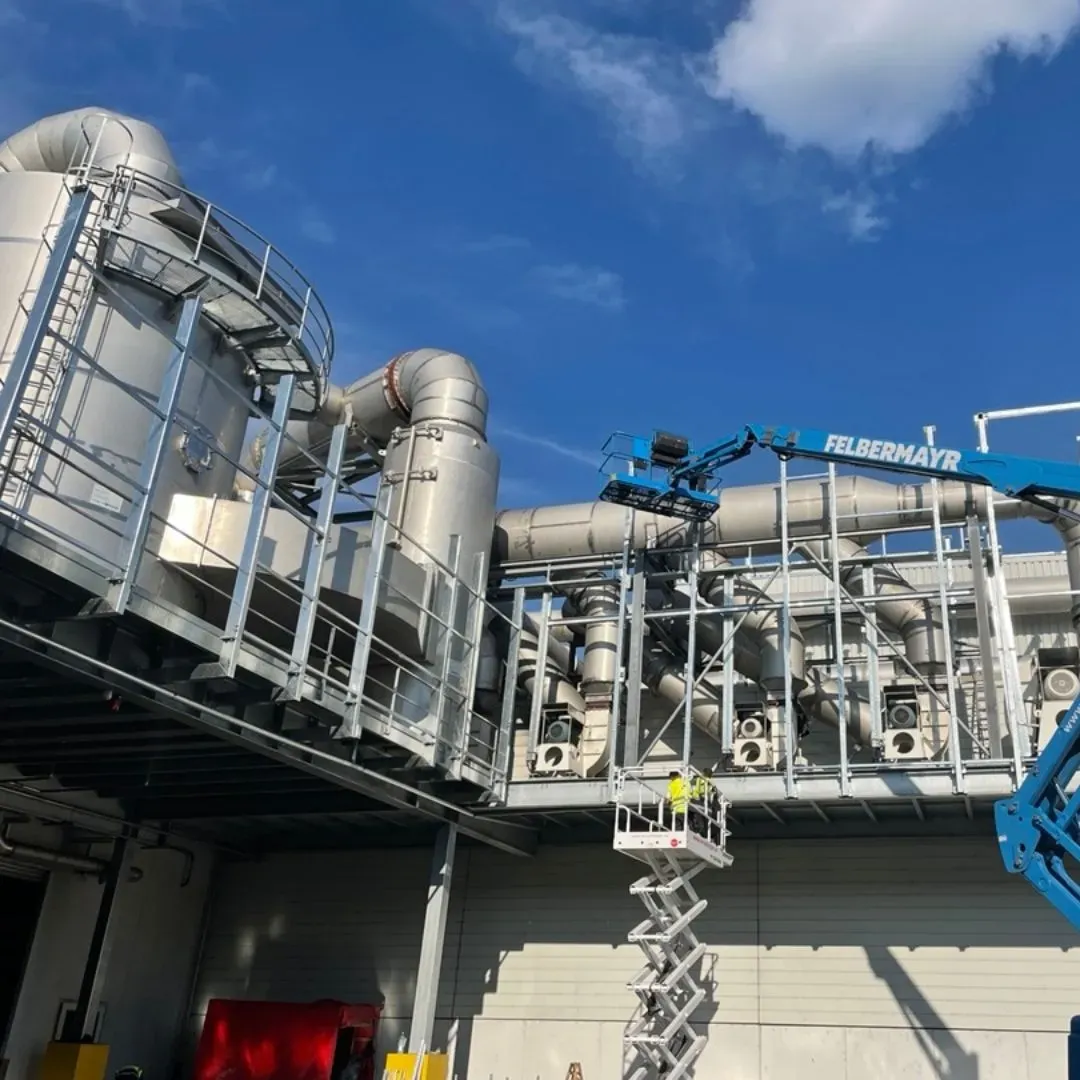

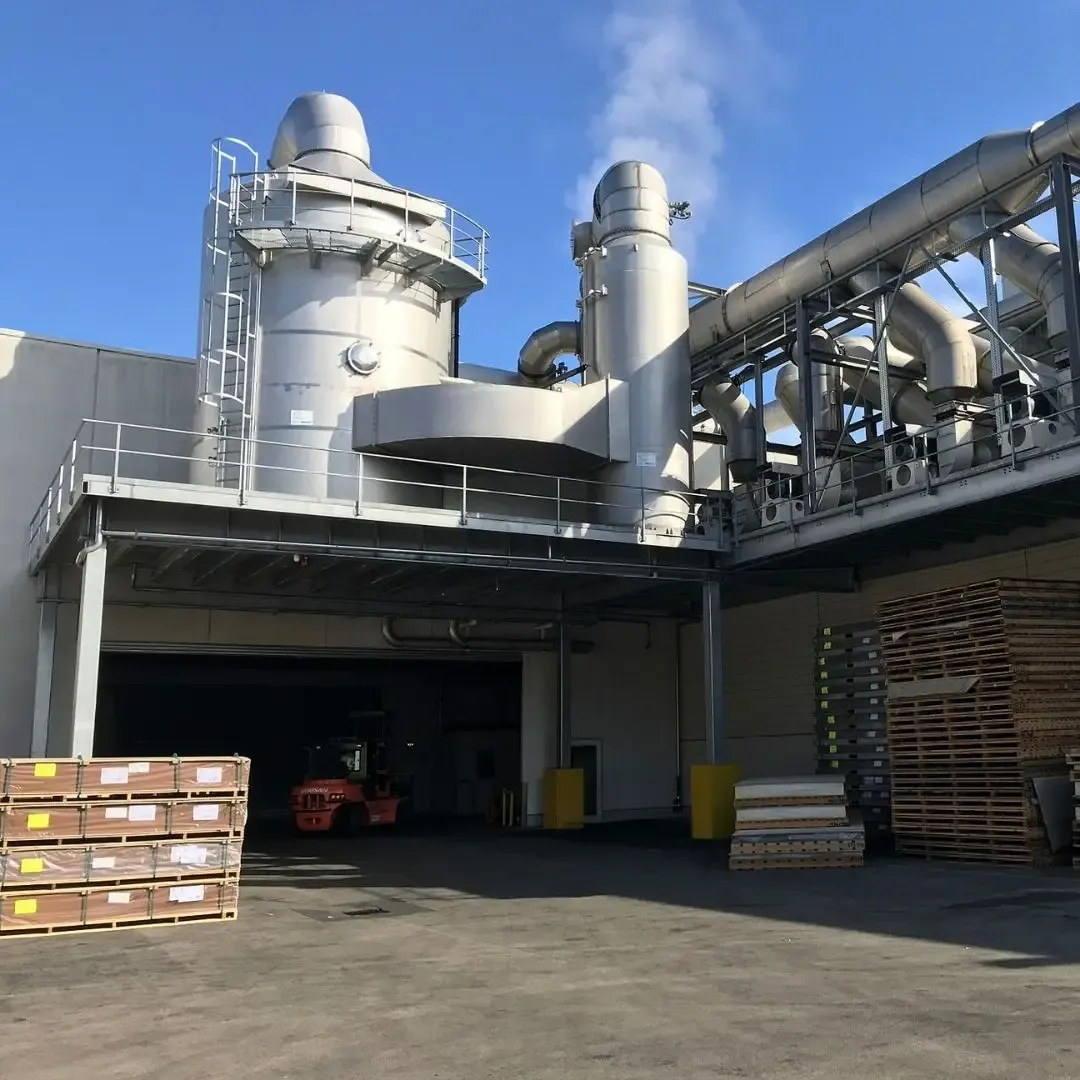

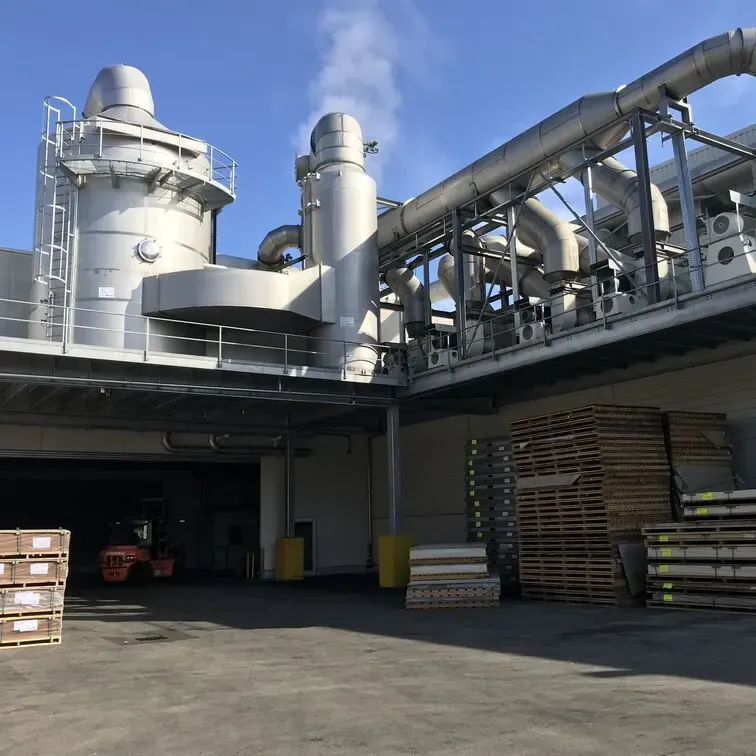

Die Ventilatoren wurden in einem offenen Innenhof aufgestellt, wodurch der Lärm direkt in die Umgebung übertragen wurde. Die Größe der Anlage und das Fehlen bereits vorhandener Schallschutzwände machten die Herausforderung noch komplexer.

Die Lösung musste:

• Erreichen Sie eine messbare Schalldruckreduzierung
• Aufrechterhaltung der Belüftungseffizienz
• Widersteht Außenbedingungen
• Bodennahe Dämmung integrieren, ohne den Zugang zu beeinträchtigen

Arbeitsumfang

• Entwurf und Installation einer maßgefertigten Schallschutzkabine aus 100 mm PZP-Platten (mit Abdichtung auf dem Dach und nicht standardmäßigen Abmessungen, um in den Raum zu passen)
• Einbau einer schalldichten Wartungstür (2000x1000x100mm)

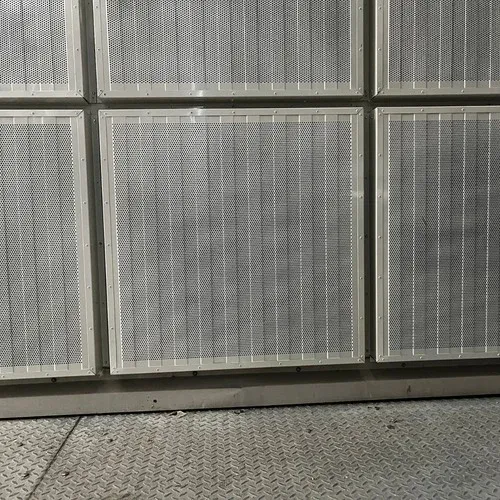

• Anwendung von PZP-Platten 100 mm ohne Rückseiten hinter den Ventilatoren und dem Strukturturm
• Bau einer rückwärtigen Schallschutzwand (50m lang x 2m hoch)
• Einbau von verzinkten Stahl-Vollplatten 50 mm unter dem Boden zur Schalldämmung unter der Oberfläche (200 m² behandelte Fläche)

Lösung

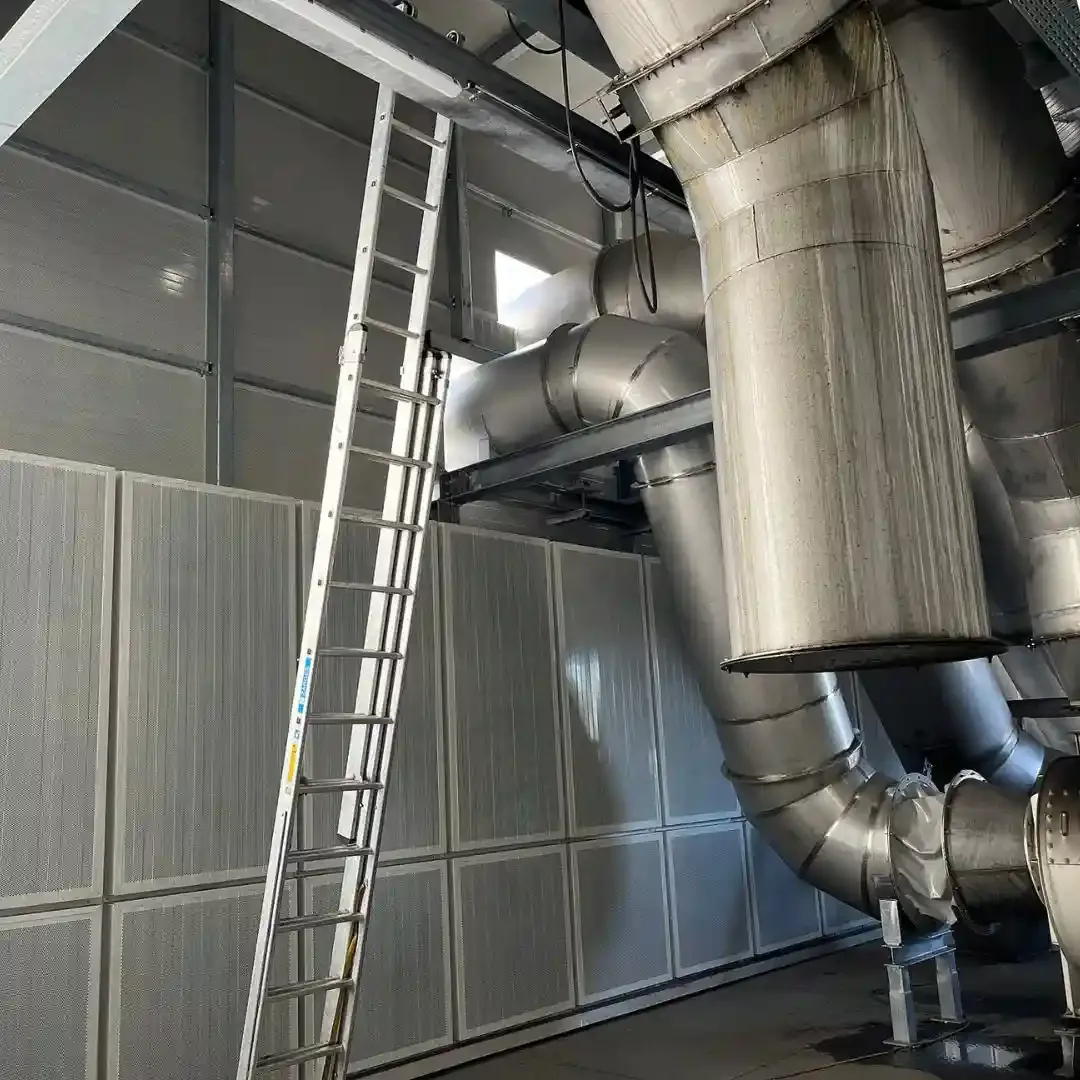

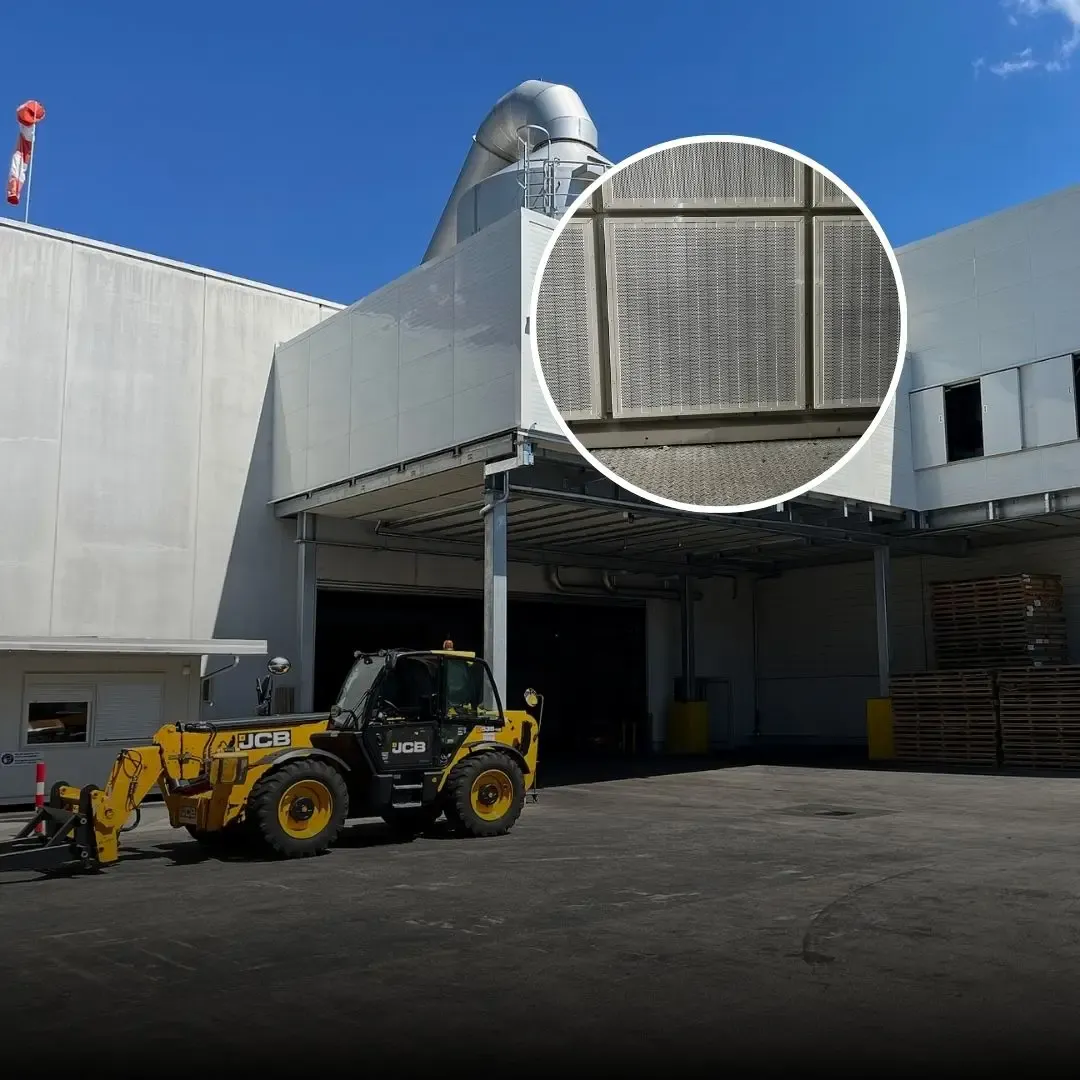

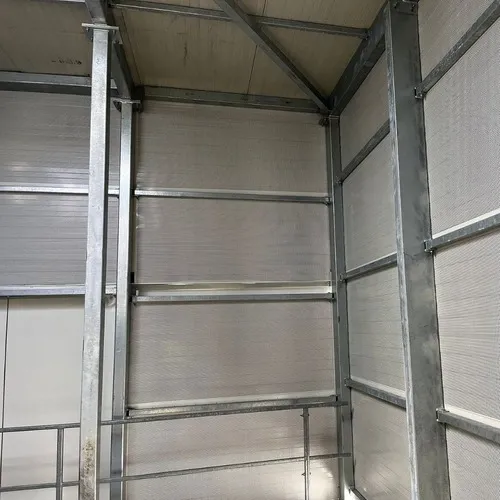

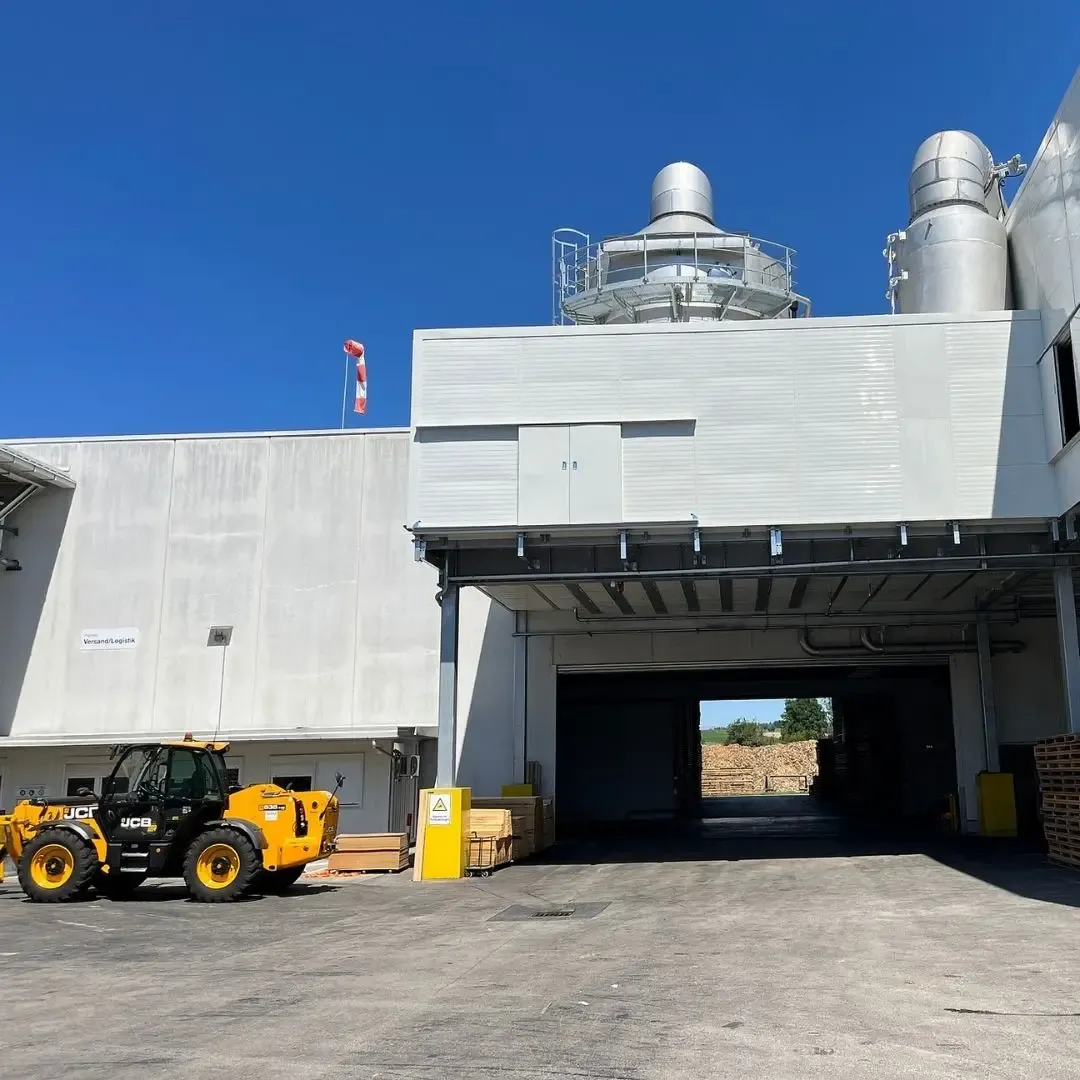

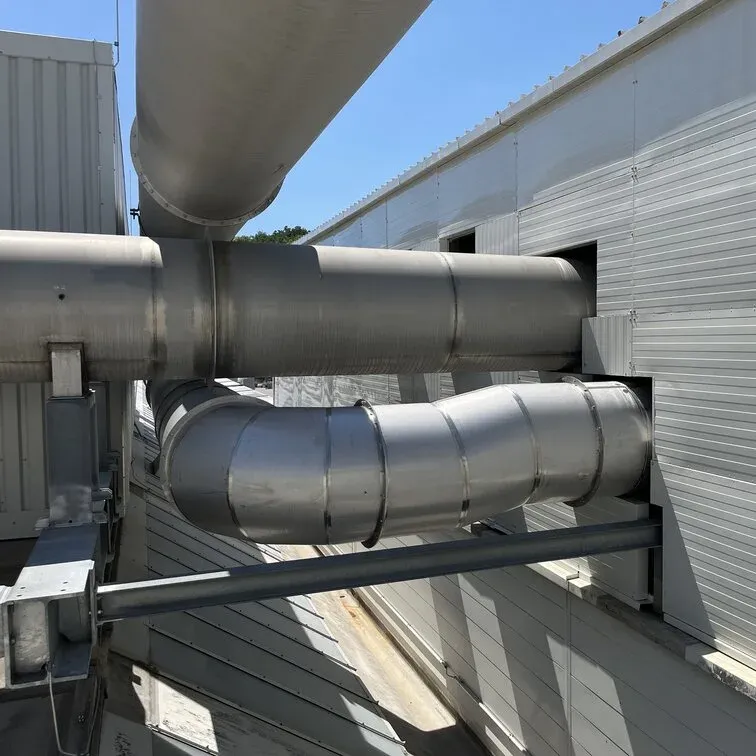

Um die Lüftungsgeräte herum wurde eine vollständig geschlossene Schallschutzkabine mit den leistungsstarken PZP-Akustikplatten von DECIBEL errichtet. Das Dach wurde mit wasserdichten Akustikplatten gebaut, um Witterungseinflüssen standzuhalten, und der Zugang wurde durch eine spezielle Schallschutztür gewährleistet.

Um niederfrequente Geräusche zu vermeiden, die aus dem Boden dringen, wurde unterhalb der Oberfläche eine separate Behandlung durchgeführt, bei der maßgefertigte, massive Platten mit einer Dicke von 50 mm verwendet und unter der vorhandenen Struktur montiert wurden.

Die gesamte Lösung wurde durch Simulationsmodellierung angepasst, um sicherzustellen, dass das Design den SPL-Zielwert von 67 dB an den Empfängerstandorten im Innenhof erfüllt.

Ergebnis

Durch die Implementierung wurde der Schalldruckpegel erfolgreich reduziert, um die gesetzlichen Anforderungen zu erfüllen. Die abschließenden Messungen bestätigten, dass das Gehäuse die vom Akustiksimulationsmodell vorhergesagte Leistung erbrachte.

Dieses Projekt stellt die Expertise von DECIBEL im Bereich der industriellen Lärmkontrolle im Außenbereich unter Beweis, insbesondere in anspruchsvollen Umgebungen, in denen Konformität, Designbeschränkungen und technische Leistung Hand in Hand gehen müssen.
