So gestalten Sie Labore für Schallschutz, Schwingungsisolierung und Lärmschutz

Präzision ist in Laboren und Prüfeinrichtungen entscheidend. Beim Umgang mit empfindlichen Instrumenten, der Durchführung von Hochrisikostudien oder der Kalibrierung von Geräten wissen Fachleute, dass selbst geringe Mengen unerwünschter Geräusche Ergebnisse beeinflussen, Prozesse stören und die Datenintegrität gefährden können. Trotzdem erkennen viele Einrichtungen die Bedeutung der Schalldämmung in Laborumgebungen nicht.

Effektive Lärmreduzierung ist ein Schlüsselelement effektiver Laborgestaltung. Sie gewährleistet präzise Messungen, schützt empfindliche Instrumente vor Vibrationen, verbessert die Konzentration und erleichtert die Kommunikation zwischen den Mitarbeitern. Da Test- und Forschungsumgebungen immer komplexer und die Geräte empfindlicher werden, ist der Bedarf an präziser Akustikkontrolle in den letzten Jahren stetig gestiegen.

Schallschutzlösungen müssen individuell angepasst, langlebig und auf der Grundlage eines umfassenden Verständnisses der Schallausbreitung und der Wechselwirkung mit Gebäudestrukturen konstruiert werden. Dies gilt für verschiedene Branchen , wie beispielsweise medizinische Forschungslabore, Elektronikanlagen sowie Testzentren für die Automobil- und Luftfahrtindustrie.



Warum Schalldämmung in Labor- und Testumgebungen so wichtig ist



Präzision ist in allen Laboren und Prüfeinrichtungen erforderlich. Diese hängt jedoch von vielen Faktoren ab, wie z. B. der Gerätekalibrierung, Reinraumvorschriften und der akustischen Kontrolle. Unkontrollierter Lärm, selbst bei niedrigen Pegeln, kann Prozesse stören, Messwerte beeinträchtigen und an Orten, an denen Zuverlässigkeit von höchster Bedeutung ist, unnötige Gefahren verursachen.

Auswirkungen auf Instrumente und Testgenauigkeit

• Durch Luft oder Körper übertragene Vibrationen können empfindliche Laborgeräte wie Oszilloskope, Mikroskope, Spektrometer und Kalibriergeräte beschädigen.
• Niederfrequente Geräusche und Vibrationen in Elektronik- und Ingenieurlaboren können Signalwerte verzerren und mechanische Toleranzen beeinträchtigen.
• Mikrowaagen und Analysegeräte in pharmazeutischen oder biochemischen Laboren können Störungen durch Außengeräusche oder Vibrationen erkennen, wodurch die Testergebnisse um messbare Abweichungen voneinander abweichen können.

Umgebungslärm hat unmittelbare Auswirkungen in Anlagen, in denen Akustik-, Vibrations- oder Umweltprüfungen durchgeführt werden. Ist die Prüfumgebung nicht ausreichend von externen Lärmquellen wie HLK-Anlagen, mechanischen Geräten oder umliegenden Arbeitsplätzen isoliert, können die Messungen beeinträchtigt werden.

Dies ist für Labore, die eine ISO/IEC 17025- Akkreditierung anstreben, von entscheidender Bedeutung. Diese besagt, dass Umgebungsbedingungen wie Lärm und Vibrationen die Gültigkeit oder Reproduzierbarkeit der Ergebnisse nicht beeinträchtigen. Werden diese Variablen nicht kontrolliert, kann dies die Glaubwürdigkeit der Ergebnisse und die Fähigkeit des Labors, internationale Anforderungen zu erfüllen, beeinträchtigen.



Auswirkungen auf die Leistung der Mitarbeiter

Lärm wirkt sich negativ auf den Menschen aus. Laut einer im Journal of Environmental Psychology veröffentlichten Studie verringert Hintergrundlärm die Konzentration, erhöht die kognitive Belastung und verringert die Genauigkeit bei aufmerksamkeitsfordernden Aufgaben. In Laboren, wo täglich umfangreiche Analysen und strenge Verfahrenskontrollen erforderlich sind, führt dies zu höheren Fehlerquoten, geringerer Produktivität und häufigerer geistiger Erschöpfung der Mitarbeiter.

Auch in gemeinsam genutzten Laborumgebungen ist eine klare verbale Kommunikation unerlässlich, insbesondere bei gemeinsamen Studien oder sicherheitskritischen Prozessen. Nachhall oder Hintergrundgeräusche von Geräten können die Koordination erschweren und das Risiko von Missverständnissen erhöhen, was in kritischen Situationen eine erhebliche Gefahr darstellt.



So identifizieren und isolieren Sie Geräuschquellen



Eine effektive und effiziente Schalldämmung im Labor beginnt zunächst mit einem klaren Verständnis der Schallquelle und ihrer Ausbreitung im Raum. Ohne diese Prüfschritte können selbst hochwertige Materialien und sorgfältige Konstruktion ihre Wirkung verlieren. Unter den meisten Laborbedingungen breitet sich Lärm über zwei Hauptwege aus: über die Luft und über den Körper.

Luftschall vs. Körperschall



• Luftschall ist ein Geräusch, das sich durch die Luft ausbreitet. Dazu gehören Gespräche, Brummen der Lüftung, Verkehr im Freien oder Geräusche von Geräten in benachbarten Räumen. Er kann durch Wände, Türen, Fenster und Lüftungskanäle eindringen.

• Körperschall breitet sich durch feste Materialien wie Böden, Decken, Wände und Tragrahmen aus. Vibrationen von schweren Maschinen, Pumpen oder manchmal auch von Schritten auf Laufstegen können sich durch die Gebäudestruktur ausbreiten und als Schall ins Labor zurückgestrahlt werden.



Beide Arten bringen ihre eigenen Probleme mit sich, erfordern aber unterschiedliche Strategien zur Kontrolle. Luftschall wird üblicherweise durch Masse und Luftdichtheit (Schalldämmung) bekämpft, während Körperschall Isolierungs- und Trenntechniken erfordert.

Was sind häufige Lärmquellen in Laboren

• HLK-Systeme – Eine der häufigsten und am meisten unterschätzten Lärmquellen. Lüfter, Kanäle und Lüftungsöffnungen erzeugen sowohl niederfrequentes Rumpeln als auch hochfrequentes Rauschen, oft mit intermittierenden Schwankungen, die stabile Messungen beeinträchtigen.


• Mechanische Geräte – Zentrifugen, Pumpen, Kompressoren oder Kühlsysteme erzeugen sowohl Luft- als auch Strukturschwingungen.


• Externe Störungen – Stadtverkehr, benachbarte Einrichtungen, Aufzüge, Fußgängergeräusche oder sogar Gespräche außerhalb eines Testraums können eindringen, wenn Wände oder Türen nicht ausreichend behandelt sind.

Um die richtige Behandlungsmethode wählen zu können, muss festgestellt werden, ob das Problem durch die Luft, die Körperstruktur oder beides verursacht wird.



Messwerkzeuge und Diagnose

Vor jeder Behandlung sollte die Laborumgebung mithilfe professioneller Diagnostik analysiert werden. Zu den gängigen Tools gehören:

• Schallpegelmesser messen dB(A)-Werte in einem Raum, um die allgemeine Lautstärke zu bestimmen.


• Vibrationssensoren erfassen mechanische Resonanz und Körperschallenergie.


• Echtzeit-Spektrumanalysatoren liefern visuelles Feedback zu sich im Laufe der Zeit ändernden akustischen Signaturen.



Diese Daten können Muster aufdecken und genau bestimmen, wo Gehäuse, Wände oder Böden Leistungsdefizite aufweisen. Zur Unterstützung dieser Phase bietet DECIBELGeräuschmessungen vor Ort und Akustiksimulationen an , die detaillierte Akustikprofile als Orientierung für die Planung liefern.



Materialien und Konstruktion für eine effektive Schalldämmung im Labor



Um einen Raum zu schaffen, der Außengeräusche abschirmt und die Innenakustik reguliert, ist es wichtig, zwischen Schalldämmung und Schallabsorption zu unterscheiden. Hier erfahren Sie, wie beides funktioniert und warum beide in einer Präzisionslaborumgebung wichtig sind.

Was ist der Unterschied zwischen Schalldämmung und Schallabsorption?

Schalldämmung und Schallabsorption werden oft verwechselt, dienen jedoch unterschiedlichen Zwecken und sind in Laborumgebungen beide notwendig.

• Schalldämmung verhindert, dass Schall in einen Raum eindringt oder ihn verlässt. Dabei kommen dichte, versiegelte Materialien zum Einsatz, um zu verhindern, dass Luftschall durch Wände, Böden, Decken und Türen dringt.


• Schallabsorption reduziert Echo und Nachhall in einem Raum. Absorbierende Materialien blockieren den Schall nicht, sondern helfen, sein Verhalten im Raum zu kontrollieren.

Schalldämmung im Labor dient der physischen Isolierung von Umgebungsgeräuschen. Dies ist unerlässlich, um empfindliche Instrumente zu schützen und die Testbedingungen für präzise Ergebnisse aufrechtzuerhalten. Schallabsorption im Raum schafft eine kontrollierte akustische Umgebung, die Konzentration, klare Kommunikation und zuverlässige Hörmessungen fördert.

Ein häufiger Fehler ist der Einsatz weicher, absorbierender Materialien wie Schaumstoff oder Stoffpaneele in Räumen, in denen Schalldämmung erforderlich ist. Diese Paneele reduzieren zwar den Nachhall, verhindern aber kaum das Eindringen von Außengeräuschen. In Laboren, in denen Präzision gefragt ist, müssen beide Techniken strategisch eingesetzt werden, um optimale Ergebnisse zu erzielen.

Adressierung von Wand-, Boden- und Deckenkonstruktionen

Um ein Labor wirksam schalldicht zu machen, müssen die Konstruktionsbaugruppen so konzipiert sein, dass sie den Schall in allen Strukturteilen blockieren, dämpfen und isolieren.

Wände sollten aus massereichen Materialien wie Beton, Gipskartonplatten mit massebelasteten Vinylschichten oder Doppelständerkonstruktionen mit Luftspalten gebaut werden. Diese Materialien reduzieren aktiv die Luftübertragung und tragen zur Kontrolle niederfrequenter Vibrationen bei.

Böden können von schwimmenden Bodensystemen profitieren, die Gummiisolatoren oder elastische Lagerungen unter Betonplatten verwenden. Dies entkoppelt den Boden von strukturellen Schwingungen und ist besonders in Elektronik- oder Mikrowaagenlaboren wichtig.

Decken übertragen häufig sowohl Luft- als auch Trittschall. Um diesem entgegenzuwirken, können abgehängte Akustikdeckenplatten Reflexionen absorbieren und rückseitig angebrachte Deckenbaugruppen die Übertragung aus darüberliegenden Räumen oder Kanälen blockieren.

In den meisten Fällen ist eine mehrschichtige Konstruktion am effektivsten. Eine dichte Außenhülle blockiert Lärm, und ein Spalt oder Lufthohlraum reduziert die Übertragung. Absorbierende Materialien an den Innenflächen dämpfen Reflexionen. Bei Körperschall können zusätzliche Isolationshalterungen oder Federsysteme erforderlich sein.

Diese Konstruktionen sollten frühzeitig im Entwurfsprozess geplant werden. Nachträgliche Änderungen sind zwar möglich, jedoch oft aufwändiger und weniger effektiv.

Behebung von Türen, Fenstern und HVAC-Durchdringungen

Unabhängig von der Qualität des Labors kann Schall durch kleine Lücken eindringen. Türen, Fenster und Lüftungssysteme sind die häufigsten Schwachstellen.

Türen sollten Vollkerntüren oder speziell angefertigte Schallschutztüren sein. Alle Labortüren müssen über umfassende Dichtungen und absenkbare Schallschwellen verfügen, um Schallübertritt an den Kanten zu verhindern. Hohlkern- oder Standardbürotüren würden erheblichen Lärm in den Raum eindringen lassen.

Fenster sollten aus Verbund- oder Schallschutzglas bestehen. Doppelverglasung mit Luftspalt funktioniert gut in Kombination mit abgedichteten Rahmen.

HLK-Systeme sind wichtige Übertragungswege für Luftschall. Jeder Luftkanal, der in einen Laborraum führt, sollte mit Schalldämpfern oder einer Innenverkleidung ausgestattet sein, um die Schallübertragung zu verhindern. Lange, gerade Kanäle sollten vermieden werden, da sie dem Schall eine direkte Ausbreitung ermöglichen.

Gemäß den ASHRAE-Standards für Labordesign sollte der mechanische Lärm von HLK-Systemen in Präzisionsprüfräumen unter NC-30 (Noise Criterion Level) gehalten werden.

Maßgeschneiderte Schallschutzansätze für Labortypen

Nicht alle Labore stehen vor den gleichen akustischen Herausforderungen. Der spezifische Schallschutzansatz muss auf die Funktion, Ausstattung und Umgebungsanforderungen des Raumes abgestimmt sein.

Dies sind drei gängige Laborkategorien, in denen spezialisierte Strategien unerlässlich sind:

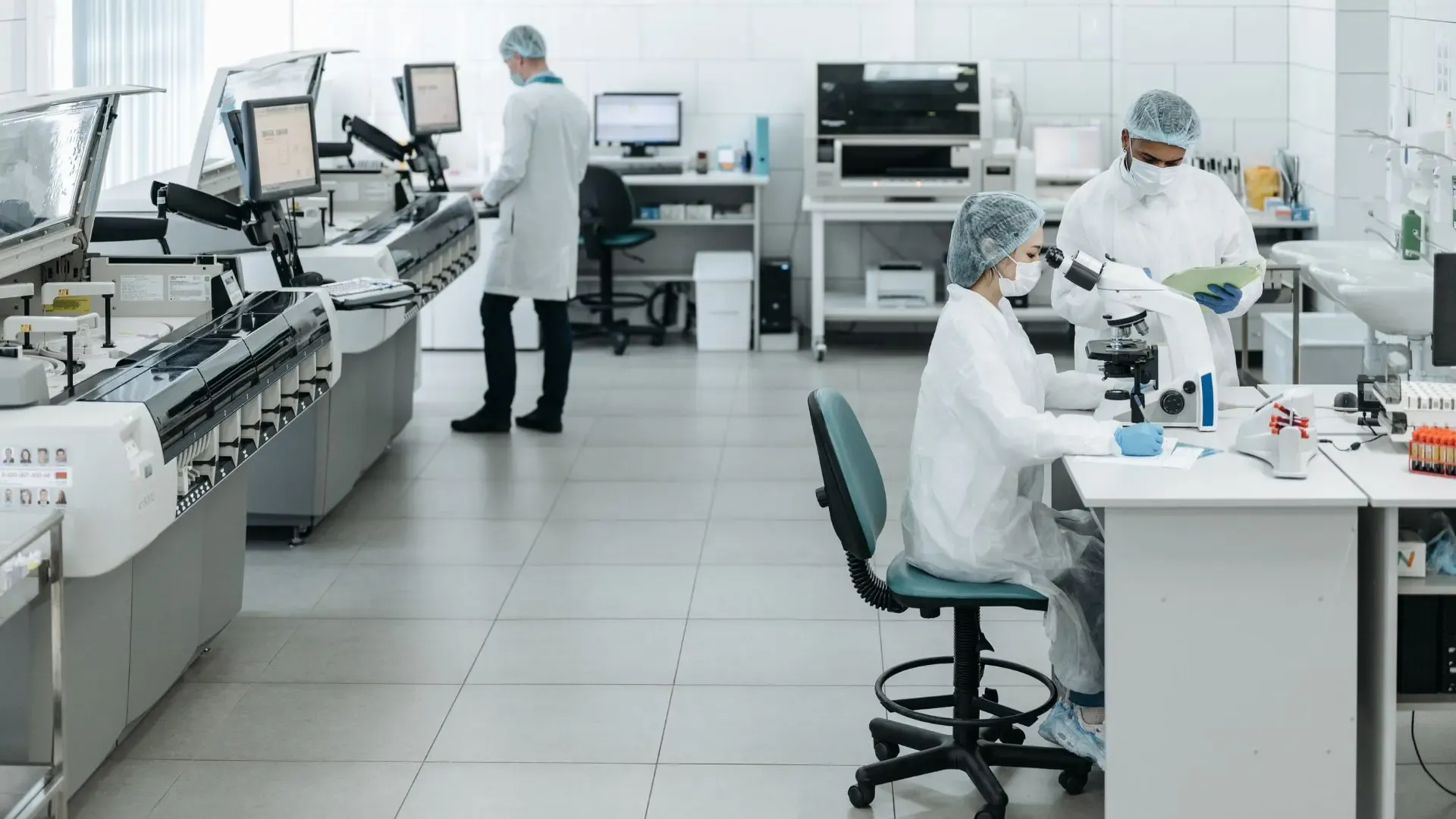

Wissenschaftliche und pharmazeutische Labore

In pharmazeutischen, biomedizinischen und chemischen Laboren können selbst geringe Vibrationen Präzisionsinstrumente wie Zentrifugen, Mikrowaagen oder Spektrometer beeinträchtigen. Diese Labore arbeiten oft in sterilen Umgebungen, in denen herkömmliche Akustikmaterialien möglicherweise nicht den Anforderungen an Hygiene oder chemische Beständigkeit genügen.

Der Schwerpunkt liegt hier auf der Schwingungsisolierung. Geräte sollten auf schwingungsdämpfenden Tischen oder isolierten Plattformen platziert werden, insbesondere bei Arbeiten im Mikro- oder Nanobereich. Strukturelle Übertragungen von benachbarten Maschinen müssen durch schwimmende Böden oder Elastomerlager getrennt werden.

Wände und Decken müssen schallabsorbierend und reinraumtauglich sein. Materialien wie chemisch beständige Akustikplatten, z. B. perforierte PZP-Metallplatten , Verbundwerkstoffe mit glatter Oberfläche und nicht faserige Absorber werden verwendet, um Reflexionen zu kontrollieren, ohne die Umgebung zu verunreinigen.

Gemäß den Richtlinien der US-Pharmakopöe und der ISO 14644 müssen in Laborumgebungen sowohl physikalische als auch akustische Störungen streng kontrolliert werden, um die Datenintegrität bei analytischen Tests sicherzustellen.

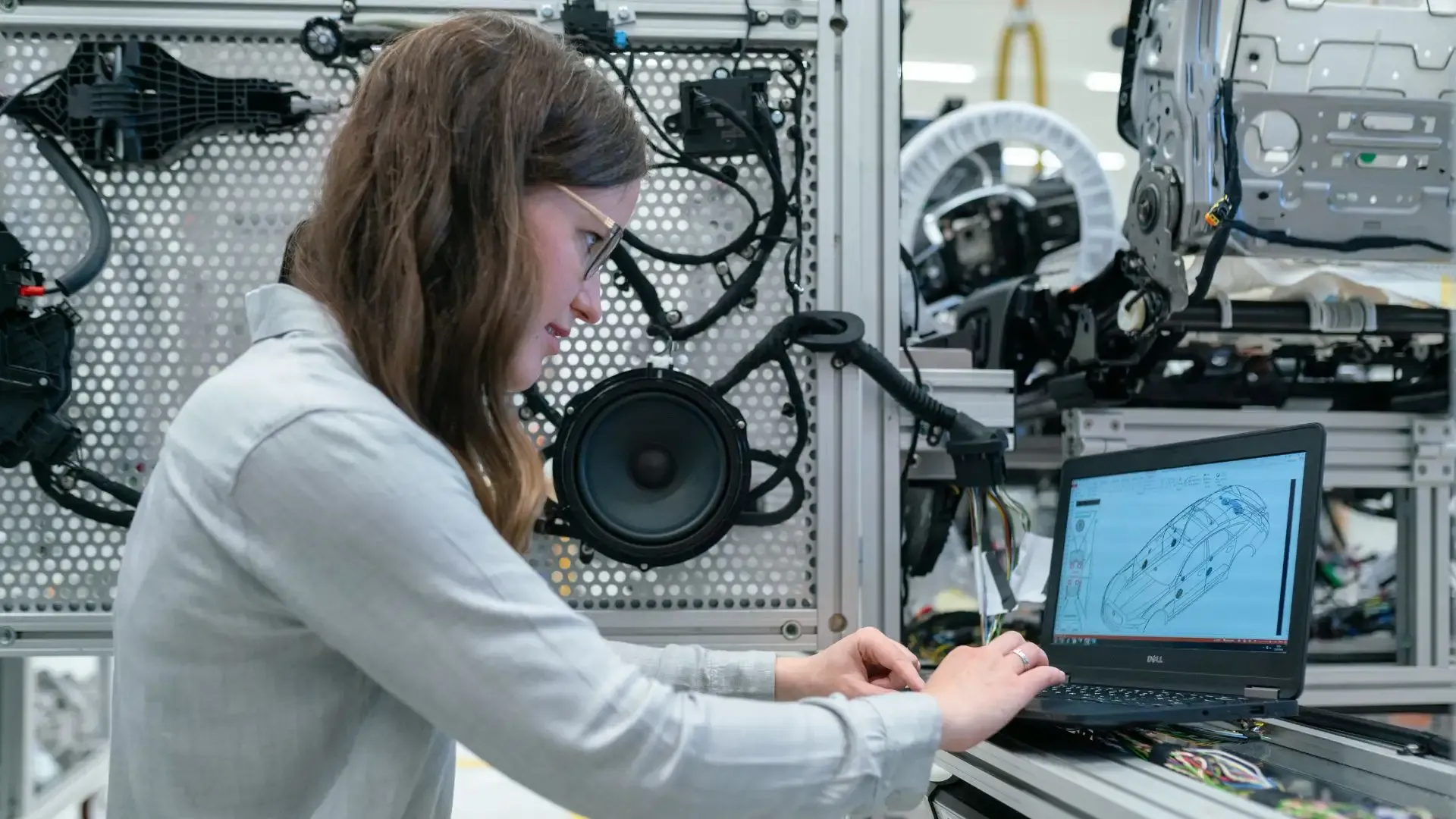

Testumgebungen für Elektronik und Technik

Labore, die mit Sensoren, Schaltkreisen und Messgeräten arbeiten, sind besonders anfällig für akustische und elektromagnetische Störungen. Selbst geringe Umgebungsgeräusche können Testsignale beeinträchtigen oder zu Fehlern bei der Kalibrierung führen.

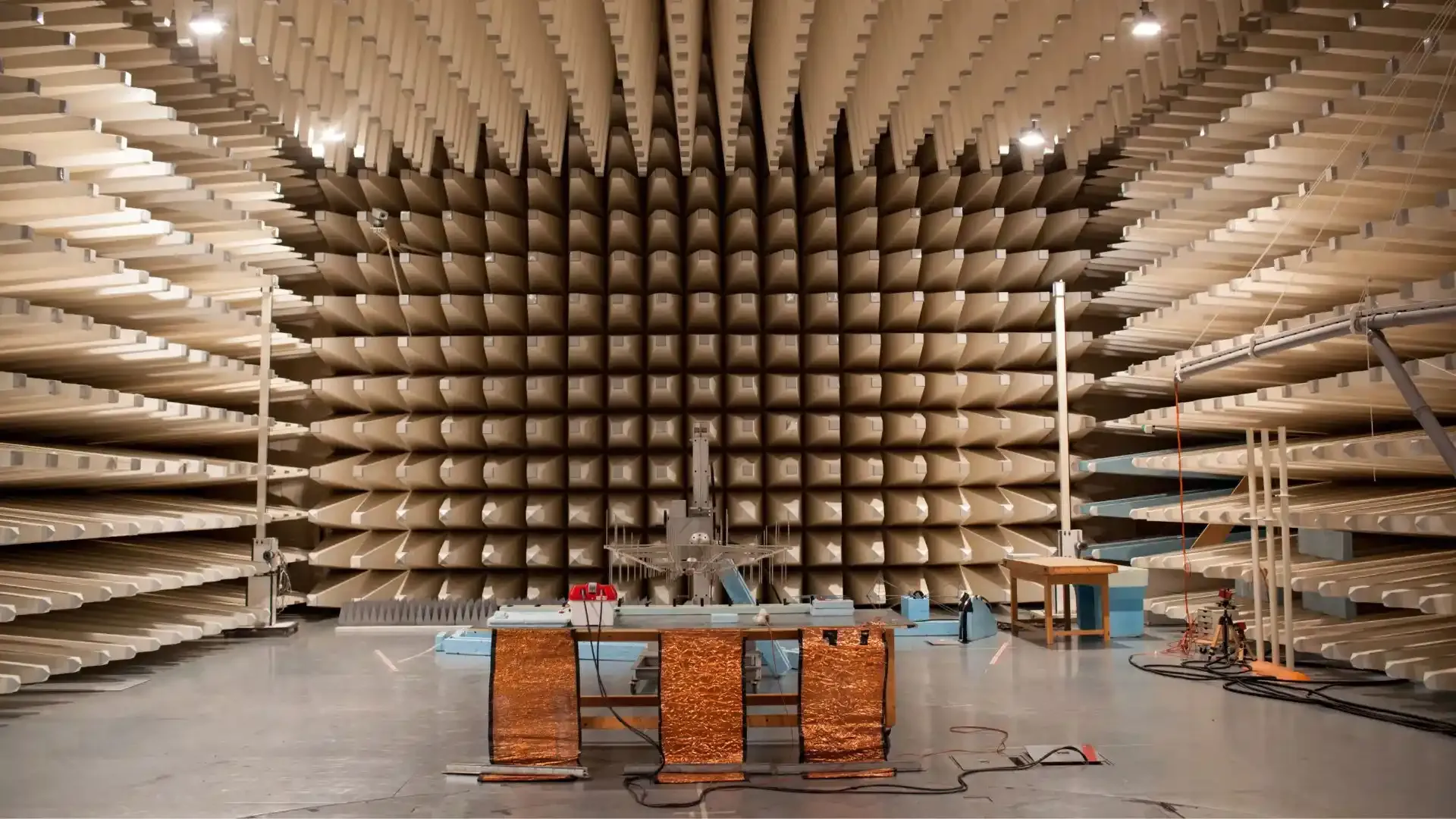

Für diese Umgebungen werden häufig reflexionsarme oder halbreflexionsarme Räume benötigt. Diese Räume eliminieren Schallreflexionen und simulieren Freifeldbedingungen. Sie eignen sich ideal für die Prüfung von Audiogeräten oder die Beurteilung der elektromagnetischen Verträglichkeit (EMV). Absorbierende Keilplatten , reflexionsfreier Bodenbelag und Schwingungsisolierung schaffen kontrollierte Testzonen.

Wenn sowohl Lärm als auch elektromagnetische Störungen behandelt werden müssen, ist eine Abschirmung eine weitere Voraussetzung. Akustische Maßnahmen müssen mit EMV-Abschirmmaterialien kombiniert werden, wie z. B. HF-blockierenden Wandpaneelen und leitfähigen Gehäusen.

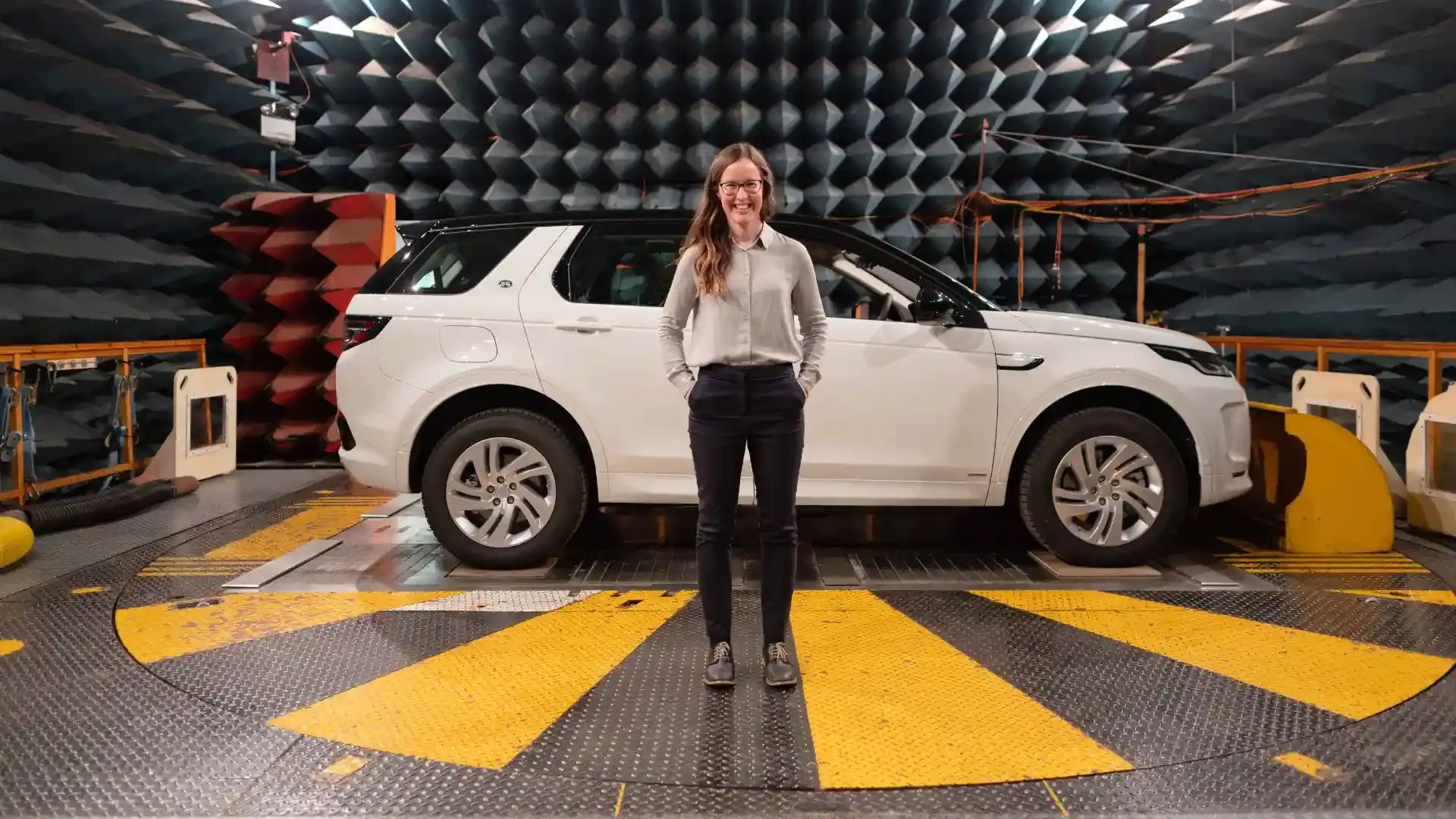

Prüfeinrichtungen für die Automobil- und Luft- und Raumfahrt

In diesen Einrichtungen werden typischerweise Großmaschinen, Aufprallsimulationen oder mechanische Belastungstests durchgeführt. Die Herausforderung besteht darin, enorme Energieabgaben sowohl aus der Luft als auch aus der Struktur zu bewältigen.

Die Räume müssen mit hochbelastbaren Schallschutzwänden ausgestattet sein, die auch niedrige Frequenzen blockieren, wenn bei Motoren- oder Turbinentests Spitzenenergie erzeugt wird. Dies erfordert Betongehäuse, dicke Verbundwände und schwingungsisolierte Fundamente.

Im Innenbereich sollte der Nachhall kontrolliert werden, ohne den Luftstrom oder den Zugang der Mitarbeiter zu beeinträchtigen. Schallabsorbierende Schallwände und abgehängte Paneele werden an strategischen Punkten angebracht, um Reflexionen zu reduzieren, ohne den Betrieb zu behindern. Decken werden häufig mit stahlabgehängten Wolkenpaneelen ausgestattet, während Wände mit hochwirksamen Akustikplatten ausgestattet werden können.

Auch die bauliche Trennung ist entscheidend. Prüfstände und Gerätehalterungen werden oft auf schwimmenden Platten platziert, um zu verhindern, dass sich Lärm in benachbarte Bereiche oder durch das Fundament der Anlage ausbreitet.

In Luft- und Raumfahrtlaboren, insbesondere bei Turbinen- oder Windkanaltests, werden diese Prinzipien erweitert, um Schallpegeln von über 110 dB gerecht zu werden. Für Messungen und die Auslegung der Schalldämmung wird häufig auf eine Norm wie ISO 3744 verwiesen.



Sicherstellung der Compliance



Um sicherzustellen, dass Labore zuverlässig arbeiten und die gesetzlichen Anforderungen erfüllen, muss die akustische Gestaltung internationalen und nationalen Standards entsprechen. Dazu gehören:

OSHA 29 CFR 1910.95 – Definiert die Lärmgrenzwerte am Arbeitsplatz in den USA, einschließlich der zulässigen Belastungspegel und der erforderlichen Schutzmaßnahmen.

Britische Bauvorschriften, Genehmigtes Dokument E – Behandelt ausführlich Schalldämmung und Lärmschutz in Gebäuden, anwendbar auf Labore, die in gewerbliche oder gemischt genutzte Einrichtungen integriert sind.

Die Verifizierung sollte durch akustische Modellierung während der Planung und anschließend durch Vor-Ort-Tests nach der Installation erfolgen. Zu den wichtigsten Parametern zählen Hintergrundgeräuschpegel, Frequenzgang und Nachhallzeit. Eine ordnungsgemäße Dokumentation dieser Ergebnisse unterstützt die Laborakkreditierung, interne Audits und behördliche Inspektionen.





Luft- oder Körperschall kann Daten verfälschen, empfindliche Instrumente stören und die Zuverlässigkeit von Testergebnissen beeinträchtigen. Er kann außerdem Konzentration und Kommunikation beeinträchtigen und so die Wahrscheinlichkeit menschlicher Fehler erhöhen. Wie bereits erwähnt, hängt die Präzision in Laboren sowohl von der Qualität der Geräte als auch von der Umgebung ab.

Effektive Schalldämmung im Labor erfordert eine spezielle Strategie. Dazu gehören die Erkennung von Lärmquellen, die Auswahl geeigneter Materialien, der Bau leistungsfähiger Strukturen und die Abdichtung von Leckagen. Akustische Kontrolle ist in Laboren, in denen sensible Messungen durchgeführt werden, beispielsweise in der Elektronik- und Medikamentenindustrie, von entscheidender Bedeutung.

Kontaktieren Sie DECIBEL , um maßgeschneiderte Schallschutzlösungen zu entdecken, die auf Präzision, Anpassungsfähigkeit und Konformität ausgelegt sind.
