Entwicklung effektiver Schallschutzgehäuse für Industriemaschinen

Der Geräuschpegel in industriellen Umgebungen überschreitet aufgrund des Dauerbetriebs schwerer Geräte wie Kompressoren, Kühler, Generatoren und Schneidemaschinen häufig die zulässigen Grenzwerte. Diese Geräte erzeugen oft Schallpegel von über 85 Dezibel (A). dB(A) ist eine gewichtete Dezibelskala, die die Empfindlichkeit des menschlichen Ohrs für verschiedene Frequenzen widerspiegelt und somit hilfreich bei der Beurteilung der Schallwahrnehmung und der damit verbundenen potenziellen Gefahr ist.

Langfristige Belastung mit Schallpegeln über 85 dB(A) gilt als gefährlich für das Gehör. Bei 90 dB(A) sollte die ungeschützte Belastung 8 Stunden pro Tag nicht überschreiten. Die zulässige Belastungsdauer halbiert sich pro 3 dB(A). Länger anhaltende Lärmbelastung kann zu Lärmschwerhörigkeit (Lärmbedingter Hörverlust) führen. Dabei handelt es sich um einen dauerhaften und irreversiblen Zustand, der durch eine Schädigung der Cochlea-Haarzellen im Innenohr verursacht wird.

Die physiologischen Auswirkungen gehen über das Gehör hinaus. Chronische Lärmbelastung wird wissenschaftlich mit erhöhten Cortisolspiegeln, erhöhtem Blutdruck, Erschöpfung und einem geschwächten Immunsystem in Verbindung gebracht. Lärmmanagement ist in Branchen, in denen Betriebssicherheit und Mitarbeiterbindung wichtig sind, von entscheidender Bedeutung. Die Installation von Schallschutzhauben um lärmemittierende Geräte ist eine der einfachsten und effizientesten Methoden, um die schädliche Belastung an der Quelle zu reduzieren.



Regulatorischer Druck und Compliance-Anforderungen



Globale Arbeitsschutznormen legen strenge Grenzwerte für die Lärmbelastung am Arbeitsplatz fest. Diese Vorschriften sollen das Gehör der Arbeitnehmer schützen, sichere Arbeitsbedingungen gewährleisten und die Arbeitgeber zur Verantwortung ziehen. Zu den wichtigsten Rahmenbedingungen gehören:

Europäische Union – Gemäß der Richtlinie 2003/10/EG müssen Arbeitgeber:

• Ergreifen Sie Maßnahmen, wenn die tägliche oder wöchentliche Lärmbelastung 85 dB(A) erreicht.
• Stellen Sie sicher, dass die Belastung unter Berücksichtigung des Gehörschutzes nie 87 dB(A) überschreitet.
• Sobald diese Schwellenwerte erreicht sind, ergreifen Sie Maßnahmen wie Schalldämmung, Isolierung oder Zeitplankontrollen.

Vereinigtes Königreich – Gemäß den Vorschriften zur Lärmbekämpfung am Arbeitsplatz , die an das EU-Recht angepasst sind:

• Unterer Auslösewert: 80 dB(A).
• Oberer Auslösewert: 85 dB(A) – Arbeitgeber müssen die Belastung reduzieren oder persönliche Schutzausrüstung bereitstellen.
• Expositionsgrenzwert: 87 dB(A), darf unter Berücksichtigung des Gehörschutzes nicht überschritten werden.

Vereinigte Staaten (Occupational Safety and Health Administration) – Gemäß OSHA 29 CFR 1910.95 :

• Der zulässige Belastungsgrenzwert (PEL) beträgt 90 dB(A) während einer 8-Stunden-Schicht.
• Der Aktionspegel beginnt bei 85 dB(A) und löst Gehörschutzprogramme, Überwachung und Schulungen aus.

Die Nichteinhaltung dieser Standards kann zu Geldstrafen, Betriebsschließungen und langfristigen Reputationsschäden führen. Wichtiger noch: Der Umweltschutz wird zunehmend als Teil der sozialen und regulatorischen Verantwortung eines Unternehmens angesehen. Die Installation fachgerecht konstruierter Schallschutzkabinen ist eine der effektivsten Möglichkeiten, die Vorschriften einzuhalten, Mitarbeiter zu schützen und spätere teure Nachrüstungen zu vermeiden.





Produktivitäts- und Kommunikationsherausforderungen



Die akustische Umgebung beeinflusst die kognitive und operative Leistungsfähigkeit direkt. Übermäßiger Hintergrundlärm beeinträchtigt die Sprachverständlichkeit, insbesondere im Frequenzbereich zwischen 500 Hz und 4.000 Hz, wo die Kommunikation am effektivsten und klarsten ist. Dies kann zu Störungen der Arbeitsablaufkoordination führen, insbesondere in Umgebungen mit hohem Durchsatz wie Fließbändern oder CNC-Werkstätten.

Das menschliche Gehirn muss sich mehr anstrengen, um relevante akustische Signale aus einem lauten Hintergrund herauszufiltern, was zu schnellerer geistiger Ermüdung führt. Eine im Journal of Applied Psychology veröffentlichte Studie zeigt, dass hoher Umgebungslärm die Aufgabengenauigkeit und das Arbeitsgedächtnis in industriellen Umgebungen deutlich beeinträchtigt.

Schalldämmung mit entsprechend konstruierten Gehäusen hilft, laute Quellen zu isolieren, ohne den Arbeitsablauf zu beeinträchtigen. Durch die Platzierung von perforierten Metallplatten um Maschinen oder den Einsatz mobiler Vorhänge für flexible Aufbauten können Anlagen gleichzeitig Betriebseffizienz, Sicherheit und Compliance gewährleisten.
Eine bessere Kommunikation erhöht außerdem die Reaktionszeit in Notfällen, sodass ein solides Management zu einem wesentlichen Bestandteil der allgemeinen Risikolösungsstrategien wird.



Was sind die wichtigsten Lärmquellen und Kontrollstrategien



Die Entwicklung einer effizienten Schallschutzhaube erfordert ein umfassendes Verständnis der beteiligten Lärmquellen. In industriellen Umgebungen erzeugen nicht alle Maschinen Lärm auf die gleiche Weise, und die Hauptursache ist möglicherweise nicht auf den ersten Blick ersichtlich. Kompressoren, Kühler, Transformatoren und Generatoren erzeugen alle unterschiedliche Geräusche, die durch Vibrationen, Luftturbulenzen, mechanische Reibung und Körperschall beeinflusst werden.

Der allererste Schritt besteht in der Erstellung einer Lärmkartierung . Diese erfolgt häufig mit Schallpegelmessern oder komplexeren Echtzeitanalysatoren, um den Gesamtdezibelpegel und den gesamten Frequenzbereich der Emissionen bestimmter Maschinenteile zu erfassen. Absorbierende Materialien eignen sich beispielsweise besser zur Reduzierung mittlerer Frequenzen über 2.000 Hz. Niederfrequenter Lärm unter 250 Hz hingegen, der häufig bei schweren mechanischen und rotierenden Geräten auftritt, erfordert aufgrund seiner längeren Wellenlängen und höheren Energiedurchdringung massive Barrieren und Dämpfungsmaßnahmen.

Die problematischsten Emissionen stammen oft aus sekundären Quellen, wie beispielsweise Vibrationen, die durch Montagerahmen übertragen werden, oder Luftschall, der durch Lüftungsöffnungen austritt. Daher müssen Ingenieure zwischen zwei Arten von Lärm unterscheiden.

• Luftschall – dringt direkt durch Öffnungen oder dünne Barrieren.
• Körperschall – wird durch physischen Kontakt mit Böden, Wänden oder neben Geräten übertragen.

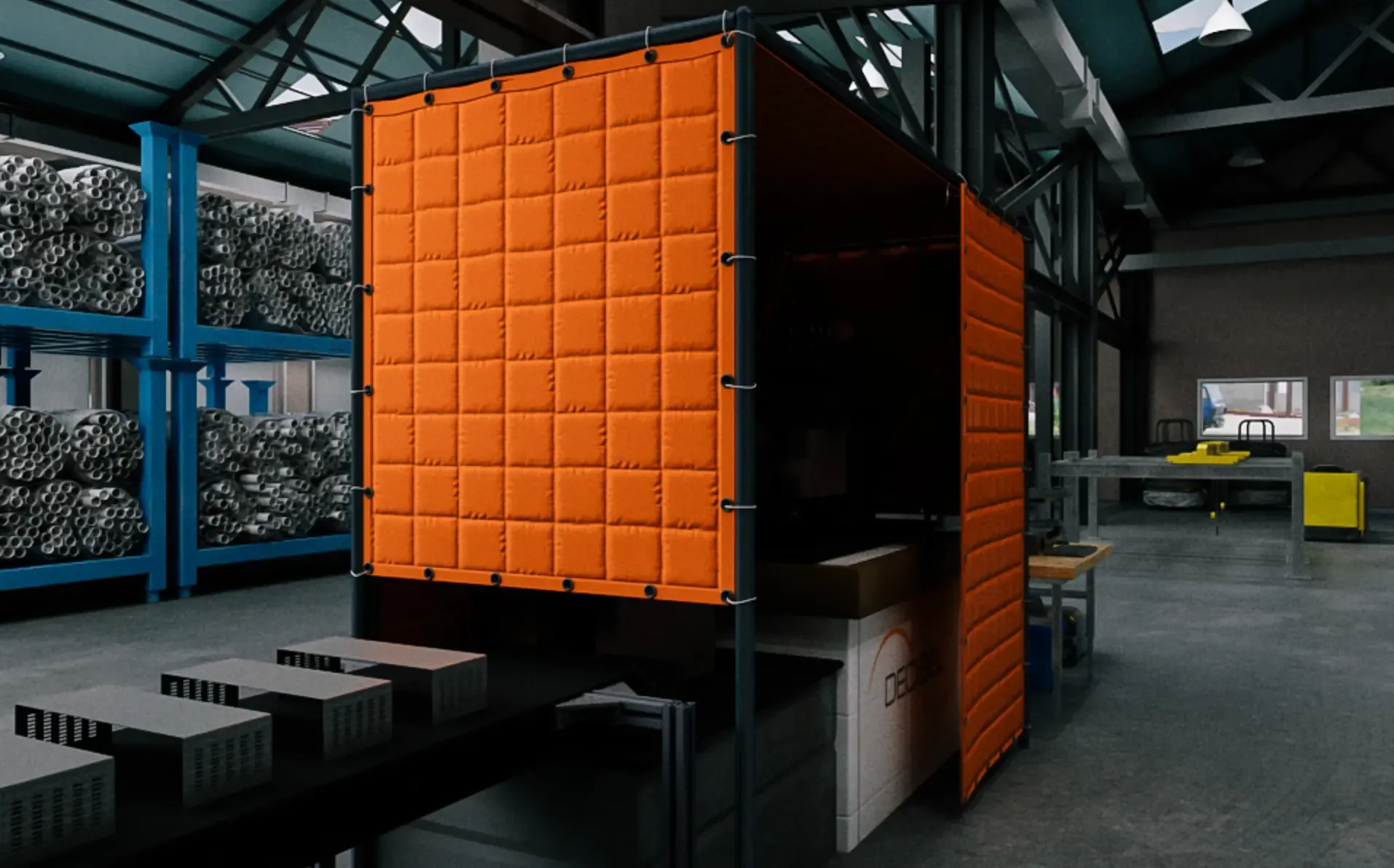

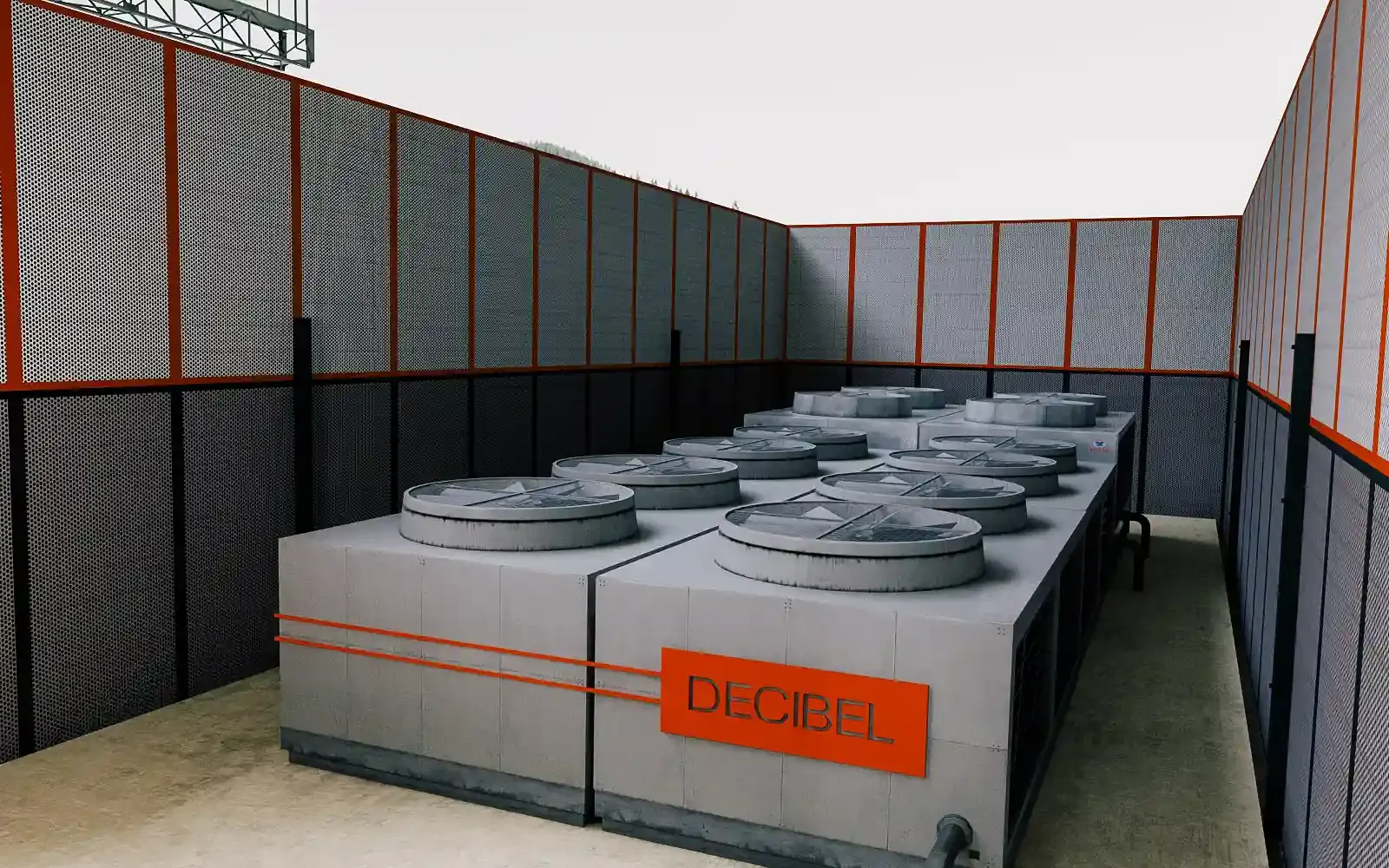

Dieser Unterschied führt zu zwei unterschiedlichen Kontrollstrategien. Luftschall wird typischerweise durch absorbierende Verkleidungen reduziert, beispielsweise durch die perforierten PZP™-Platten oder die DBB-Schallschutzvorhänge von DECIBEL. Körperschall hingegen muss an der Quelle durch Isolationshalterungen, Entkopplungsfugen und schwingungsgedämpfte Gehäuserahmen kontrolliert werden. Das Ignorieren dieses Unterschieds führt oft zu teuren Nacharbeiten, da optisch vollständige Gehäuse manchmal dennoch unerwünschte mechanische Energie abgeben können.





Bei DECIBEL beginnt der Bau einer Einhausung mit einer standortspezifischen akustischen Diagnostik. Das Ingenieurteam modelliert die Schallausbreitung dreidimensional, berücksichtigt den Nachhall in umgebenden Strukturen und lokalisiert kritische Leckagepfade, beispielsweise Lüftungsschlitze oder gemeinsame Strukturträger. Dadurch kann die endgültige Lösung sowohl direkte Emissionen als auch reflektierten oder gekoppelten Lärm berücksichtigen und so messbare Reduzierungen des dB-Pegels und die Einhaltung der Arbeitsplatznormen gewährleisten.

Bei der Lärmkontrolle geht es darum, die richtigen Eingriffe an den richtigen Stellen im System vorzunehmen, je nachdem, wie und wohin sich der Lärm ausbreitet.



Auswahl der richtigen Materialien zur Schalldämmung und -absorption



Die Leistungsfähigkeit industrieller Schallschutzgehäuse wird durch deren Design und Konstruktion sowie die physikalischen Eigenschaften der verwendeten Materialien bestimmt. Effektiver Lärmschutz basiert auf zwei Hauptansätzen: Schallabsorption und Schalldämmung. Die effektivsten Gehäuse kombinieren beides und verwenden eine mehrschichtige Materialstruktur, die auf das Geräuschprofil der Maschine abgestimmt ist.

Mineralwolle, Melaminschaum und hochdichter Polyester sind Beispiele für poröse, faserige Materialien zur Schallabsorption. Diese Materialien wandeln Schallenergie durch innere Reibung in Wärme um, insbesondere bei mittleren und hohen Frequenzen. In industriellen Schallschutzkabinen werden diese absorbierenden Kerne typischerweise hinter perforierten Oberflächen platziert, die Schallwellen durchlassen und gleichzeitig das Material vor mechanischen Beschädigungen schützen. Die PZP™-Lochstahlplatten von DECIBEL sind speziell für diese Anwendung konstruiert. Sie verfügen über eine verzinkte Stahlfront mit Präzisionsperforationen, die durch eine innere Absorptionsschicht verstärkt wird, um die Luftschallentwicklung im Inneren der Kabine zu reduzieren.

Bei niederfrequentem Lärm hingegen ist die Absorption deutlich weniger effizient. Schall unter 250 Hz, wie etwa das Brummen großer Motoren oder Generatoren, hat längere Wellenlängen und mehr Energie, wodurch er schwer zu absorbieren, aber leicht zu übertragen ist. Schalldämmung ist hier entscheidend. Sie erfordert die Verwendung von festen, porenfreien Materialien wie Stahlblechen, Bleialternativen wie massebeladenem Vinyl oder Verbunddämmplatten. Die Idee dahinter ist einfach: Gemäß dem Massengesetz in der Akustik führt jede Verdoppelung der Oberflächenmasse zu einem zusätzlichen Schallübertragungsverlust von etwa 6 dB. In der Praxis reduzieren dickere Wände den Lärm.

Um zu verhindern, dass diese dichten Platten vibrieren und zu sekundären Schallquellen werden, werden häufig Dämpfungsmaßnahmen in Wandstrukturen integriert. Hierzu gehört die sogenannte „Limited Layer Damping“, bei der viskoelastische Materialien zwischen starren Platten eingesetzt werden, um Schwingungsenergie zu absorbieren. Bei Anwendungen mit schweren rotierenden Geräten kann dieses Element die Gesamtgeräuschentwicklung erheblich beeinflussen.

Ein gut konzipiertes Gehäuse basiert nicht auf einem einzigen Material. Stattdessen wird ein mehrstufiger Ansatz verfolgt: Massenschichten zur Schalldämmung, poröse Kerne zur Absorption und Dämpfungsschichten zur Reduzierung struktureller Resonanzen. Jedes Material spielt eine einzigartige Rolle bei der Reduzierung von Luft- und Körperschall.





Engineering für reale Bedingungen



Selbst die akustisch optimalen Materialien und theoretischen Konstruktionen sind wirkungslos, wenn das Gehäuse unter realen Bedingungen versagt. Industrieller Schallschutz umfasst den Bau von Gehäusen, die widrigen Bedingungen standhalten, Vibrationen aushalten, den Zugang für den Bediener ermöglichen und eine dauerhafte Geräuschunterdrückung gewährleisten.

Strukturelle Integrität

Industriegehäuse müssen steif genug sein, um Verformungen standzuhalten, insbesondere bei Hochdrucklüftern, mechanischen Stößen oder Wärmeausdehnung. Flexible oder schlecht gesicherte Gehäuse können Lücken und Resonanzen bilden, was ihre Wirksamkeit erheblich reduziert. DECIBEL fertigt alle Gehäuse mit verstärkten Rahmen und dickwandiger Stahl- oder Verbundbeschichtung, um strukturelle Stabilität und akustische Leistung langfristig zu gewährleisten.

Schwingungsisolierung

Körperschall kann direkt durch physische Verbindungen zwischen Maschinen und Gehäusen dringen. Dies kann selbst modernste Schallschutztechnologien überwinden. Um dies zu verhindern, müssen wichtige Kontaktpunkte wie Bodenbefestigungen, Rohrdurchführungen und gemeinsame Strukturkomponenten durch Schwingungsdämpfer, robuste Dichtungen oder schwimmende Bodensysteme voneinander getrennt werden. Ohne diese Maßnahmen können Gehäuse zu Erweiterungen der Maschine werden und Lärm erzeugen, anstatt ihn zu reduzieren.

Belüftung und Zugang

Viele Gehäuse weisen Mängel hinsichtlich Belüftung und Zugang auf. Maschinen benötigen einen Luftstrom, um Überhitzung zu vermeiden, und Wartungspersonal benötigt einfachen Zugang für Wartungsarbeiten. Jeder Lufteinlass, jede Wartungsklappe und jedes abnehmbare Paneel stellt jedoch eine potenzielle akustische Schwachstelle dar. Die Lösung besteht in der Installation akustisch optimierter Belüftungssysteme. Diese nutzen häufig innenwandige Kanäle mit verschiedenen Biegungen oder Schalldämpfern, um den Lärm zu reduzieren, ohne den Luftstrom zu beeinträchtigen. Türen und Paneele müssen abschließbar sein, um während des Betriebs eine dichte Abdichtung zu gewährleisten. Scharniere, Verschlüsse und Nähte müssen komfortabel gestaltet sein und die akustische Integrität des Gehäuses gewährleisten.

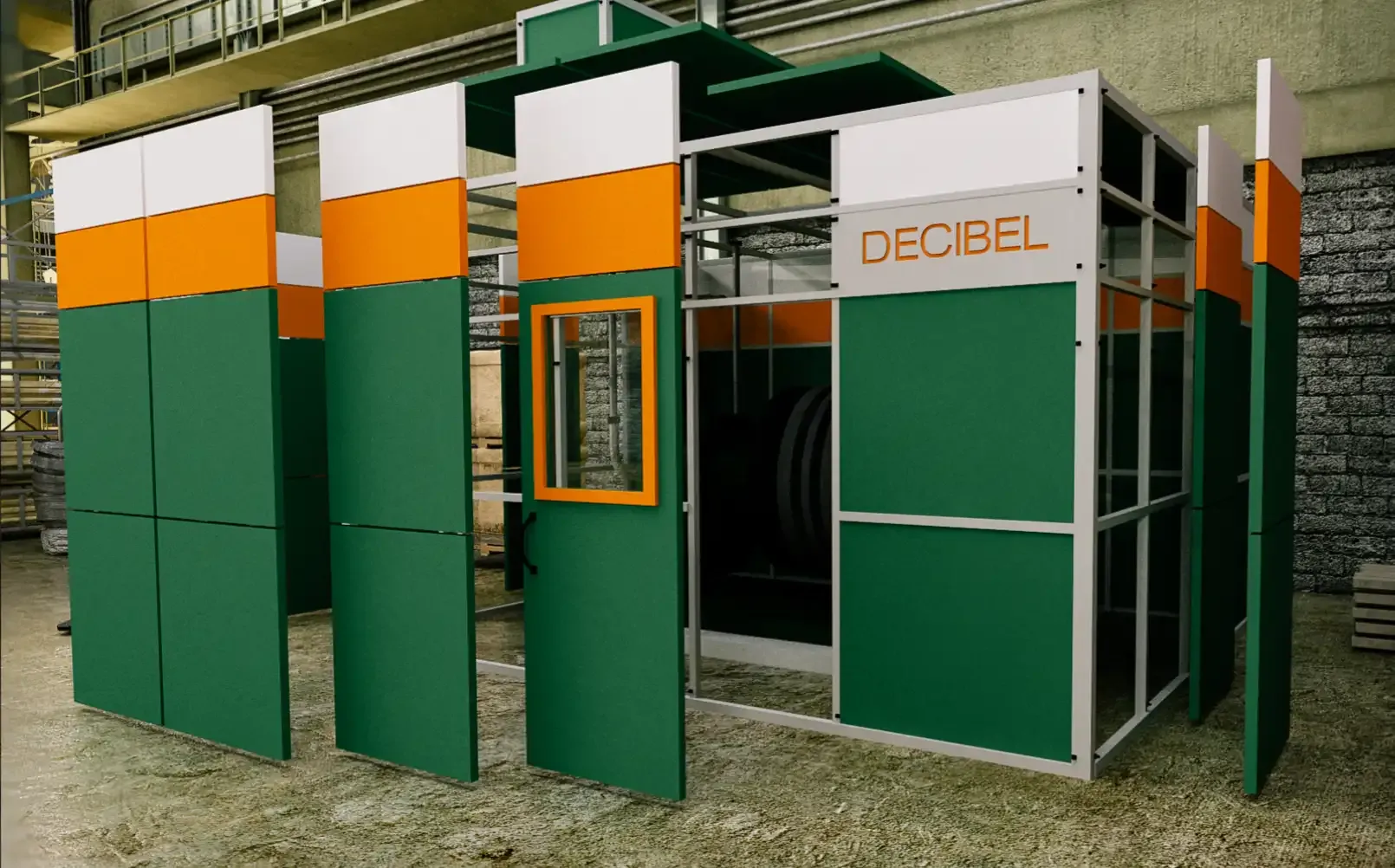

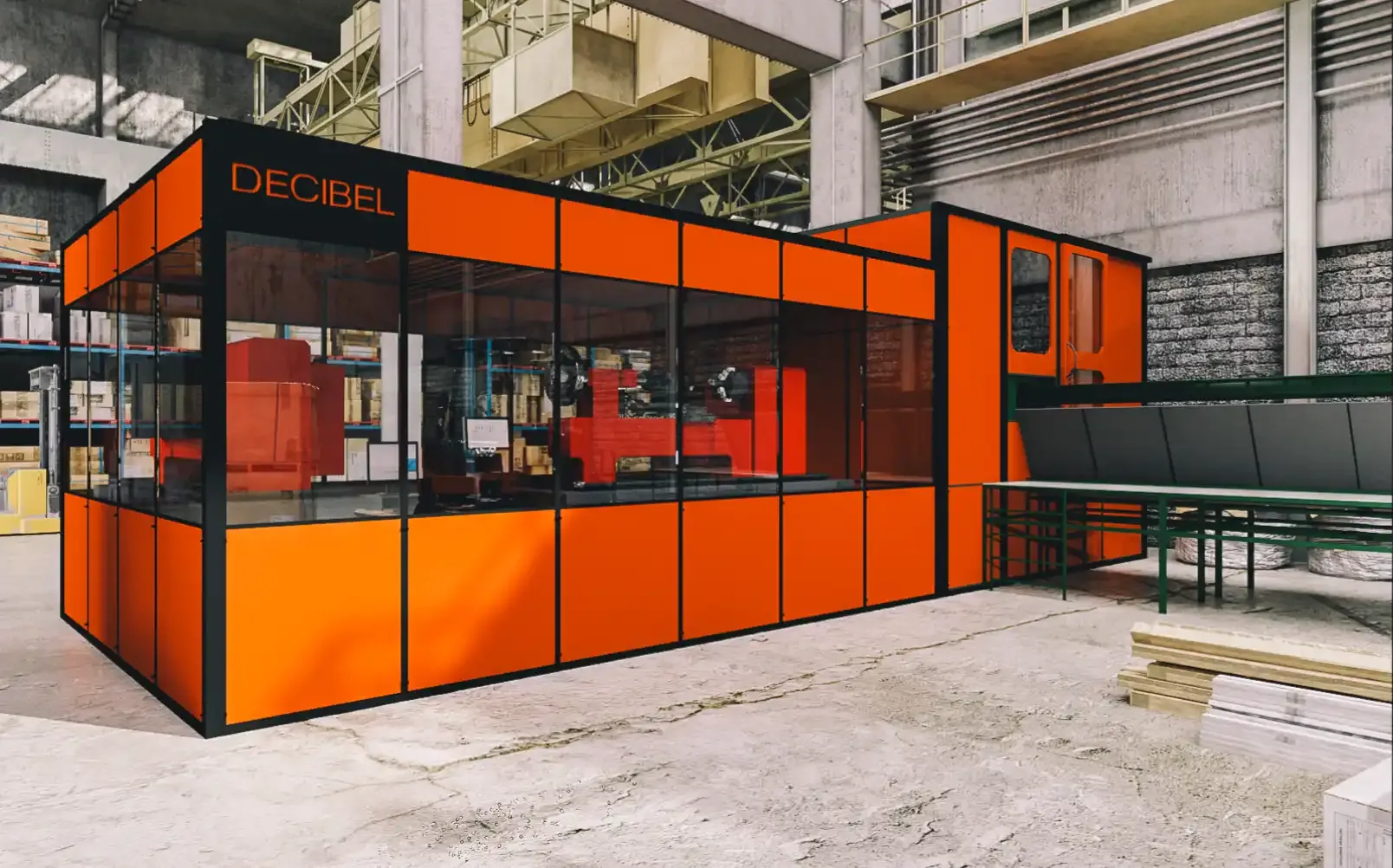

DECIBEL-Gehäuse werden unter Berücksichtigung all dieser Faktoren entwickelt. Die Türen sind verstärkt und abgedichtet, die Belüftung ist mit abgestimmten Schalldämpfern ausgestattet, und die Paneele sind modular aufgebaut, sodass sie sich bei gleichbleibender Leistung leicht entfernen lassen. Außenanlagen verfügen über wetterbeständige Beschichtungen und Wärmedämmung, ohne die versprochene Geräuschreduzierung zu beeinträchtigen.



Sicherstellung von Compliance und langfristiger Leistung



Schallschutzgehäuse sind nur dann wirksam, wenn sie die Sicherheitsstandards und Lärmgrenzwerte dauerhaft einhalten. In industriellen Umgebungen, wo übermäßiger Lärm zu Hörschäden und Strafen führen kann, reicht eine kurzfristige oder teilweise Lösung nicht aus.

Die meisten Industrievorschriften, beispielsweise in der EU und den USA, legen strenge Grenzwerte für die Lärmbelastung von Arbeitnehmern fest. Sie liegen typischerweise bei 85 dB(A) pro 8-Stunden-Schicht. Doch damit nicht genug. Diese Normen verpflichten Unternehmen auch zum Handeln, bevor dieser Grenzwert erreicht wird und sobald sich der Umgebungsgeräuschpegel diesem Wert nähert. Das bedeutet, dass Ihre Schallschutzlösung auch dann noch funktionieren muss, wenn die Geräte altern, Maschinen umgestellt werden oder neue Lärmquellen hinzukommen.

Deshalb ist es so wichtig, bei solchen Entscheidungen langfristig zu denken. Absorbierende Materialien können sich absetzen oder abnutzen. Türdichtungen und Zugangsklappen können sich mit der Zeit lösen, sodass Schall durch Lücken dringen kann. Wenn das Gehäuse nicht aus langlebigen Materialien und mit technischen Details gefertigt ist, sinkt die Leistung und damit auch die Compliance und die Sicherheit am Arbeitsplatz.

Um die Einhaltung der Vorschriften zu gewährleisten, müssen die Betriebe vor und nach der Messung Lärmmessungen durchführen, idealerweise mit Frequenzanalyse. In manchen Unternehmen ist eine regelmäßige Evaluierung gesetzlich vorgeschrieben, und aufgezeichnete Leistungsdaten helfen bei Audits und Risikobewertungen.

Wenn sich Fabriklayouts ändern oder neue Maschinen hinzukommen, müssen sich auch die Einhausungen weiterentwickeln. Deshalb entwickelt DECIBEL modulare Systeme, die sich ohne Demontage ändern oder erweitern lassen – ein großer Vorteil. Das reduziert die langfristigen Kosten und trägt gleichzeitig zur Lärmreduzierung auch in unvorhersehbaren Situationen bei.





Die Entwicklung einer effektiven Schallschutzkabine erfordert mehr als nur die Isolierung von Wänden. Sie erfordert ein tiefes Verständnis der Schallausbreitung, der tatsächlichen Eigenschaften von Materialien und der Konstruktion von Systemen, die unter industriellen Bedingungen zuverlässig funktionieren. Vom Schutz der Mitarbeiter über die Einhaltung gesetzlicher Normen bis hin zur Steigerung der Produktivität in der Produktion ist eine gute Schalldämmung unerlässlich.

Über die Fabrik hinaus schützt ein intelligenter Lärmschutz auch die umliegende Bevölkerung und stärkt den Ruf eines Unternehmens für verantwortungsvolles Handeln. Richtig umgesetzt, reduziert eine gut gebaute Einhausung Lärm, Risiken, Ausfallzeiten und langfristige Kosten für Ihr Unternehmen.

Wenn Sie eine Neuinstallation planen oder Ihre aktuelle Lärmschutzeinrichtung aktualisieren müssen, hilft Ihnen unser Team bei DECIBEL gerne weiter.

Entdecken Sie individuelle Schallschutzlösungen, die genau auf Ihre industriellen Anforderungen zugeschnitten sind.
