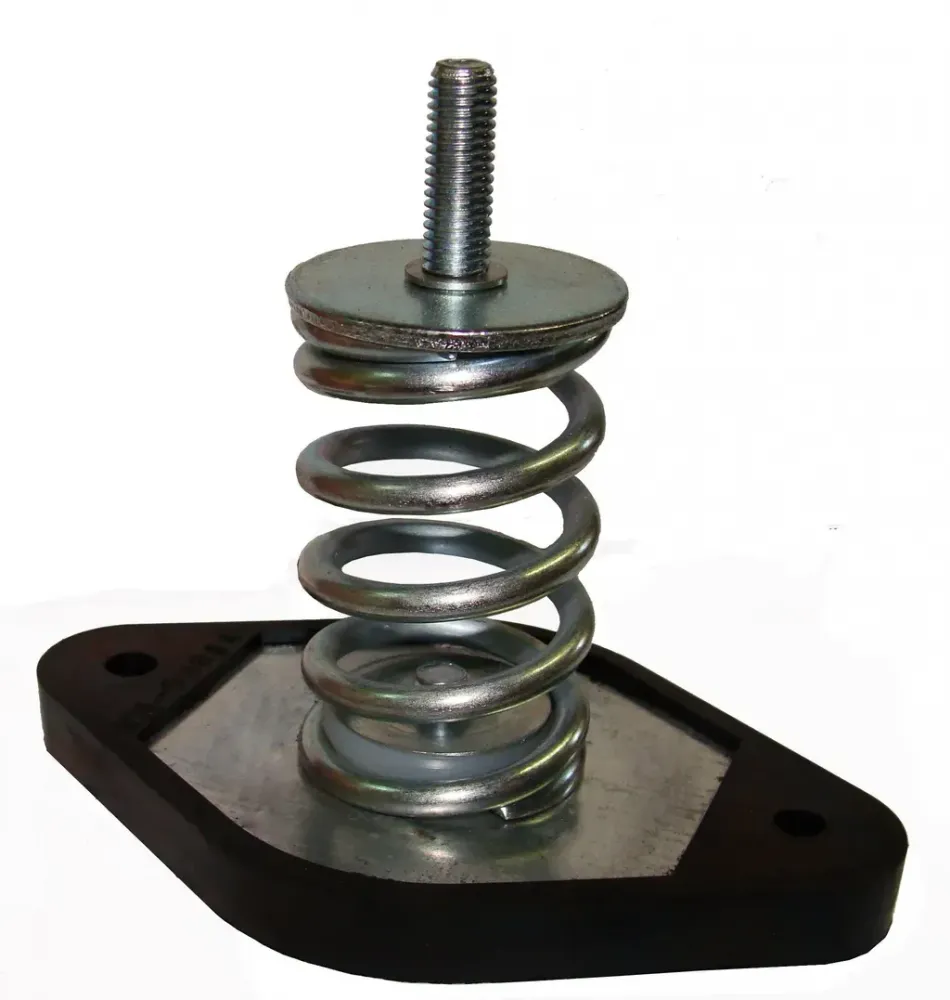

VIBRO-AM – Freistehende Schwingungsdämpfungshalterung

VIBRO-AM ist das leistungsstarke, freistehende Federlagerungssystem von DECIBEL, das für die präzise Vibrations- und Geräuschdämpfung von schweren Maschinen und HLK-Anlagen entwickelt wurde. VIBRO-AM zeichnet sich durch Zuverlässigkeit und lange Lebensdauer aus und gewährleistet einen stabilen, leisen Betrieb auch unter dynamischen Belastungen. So werden sowohl die Anlagen als auch die umliegenden Strukturen vor schädlicher Vibrationsübertragung geschützt.

Dieses für industrielle und mechanische Anwendungen entwickelte Federlagerungssystem bietet eine effektive Isolierung für langsam rotierende Maschinen (ab 400 U/min), wie z. B. Kompressoren, Pumpen, Ventilatoren und Klimageräte. Die robuste Konstruktion aus verzinktem Stahl in Kombination mit einer elastischen Gummibasis gewährleistet eine hervorragende Leistung unter verschiedensten Betriebsbedingungen, auch im Außenbereich.

So funktioniert es

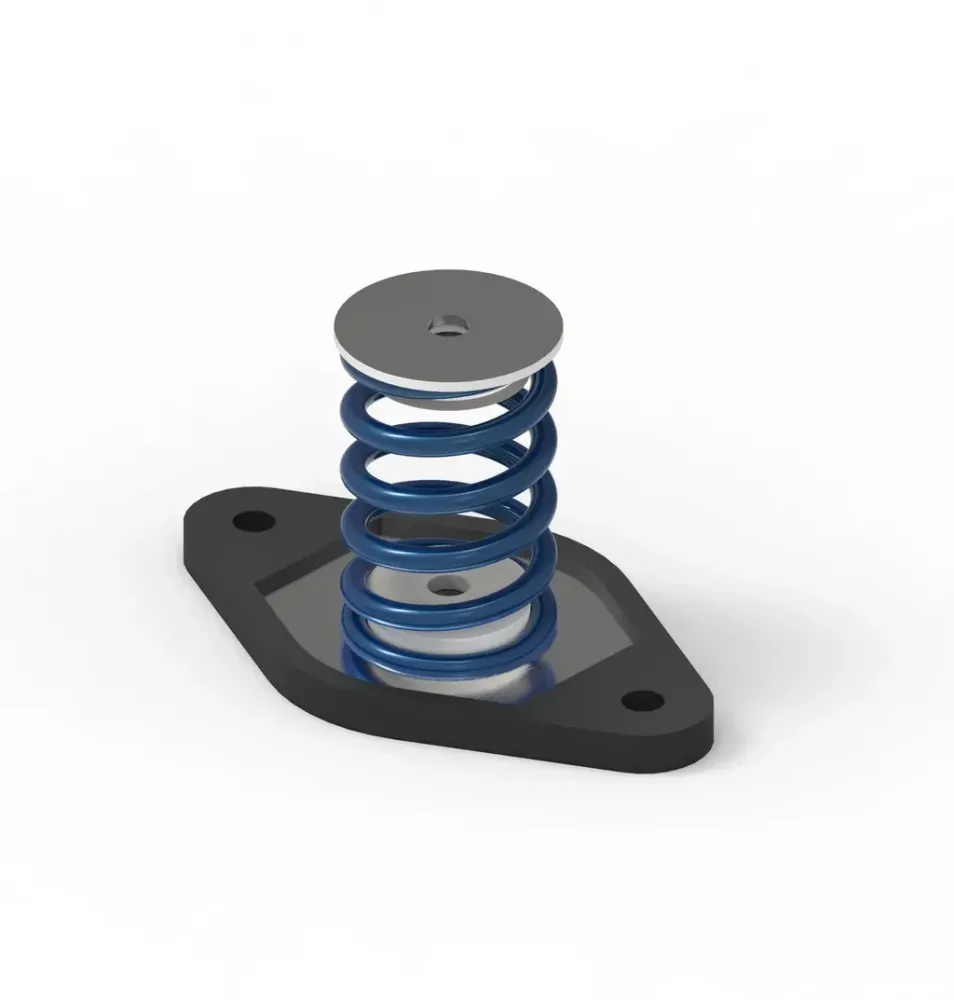

Die VIBRO-AM-Halterung kombiniert federbasierte Schwingungsisolierung mit Gummidämpfung zur effektiven Kontrolle von nieder- und hochfrequenten Schwingungen. Der verzinkte Metallsockel beherbergt eine präzisionsgefertigte Stahlfeder, die sich unter Last zusammendrückt und die von der Maschine erzeugte Schwingungsenergie absorbiert.

Die elastische Polymergummischicht um die Öffnungen und den Boden dämpft zusätzlich hochfrequente Vibrationen, die sich andernfalls durch die Metallkonstruktion übertragen könnten. Dieses System mit doppelter Wirkung bietet eine hervorragende Vibrationsdämpfung und mechanische Stabilität.

Jede Halterung verfügt über eine zentrale M8-Schraube zur sicheren Verbindung mit der Maschine und zur Justierung, was eine perfekte Ausrichtung und einfache Installation bei einer Vielzahl industrieller Anwendungen gewährleistet.

Wichtigste Vorteile

• Reduziert sowohl nieder- als auch hochfrequente Vibrationen von schweren Maschinen.
• Gewährleistet einen stabilen Betrieb rotierender Maschinen bei Drehzahlen von 400 U/min und darüber.
• Doppeltes Isolationssystem, das Feder- und Gummidämpfung kombiniert, für überlegene Kontrolle.
• Robuste Konstruktion aus verzinktem Stahl mit Korrosionsschutz für den Außeneinsatz.
• Einfache Montage dank verstellbarer M8-Schrauben für verschiedene Maschinentypen.
• Erhältlich in verschiedenen Ausführungen, passend für unterschiedliche Maschinengewichte und Lasten.
• Entspricht den Qualitätsstandards ISO EN 10270 für die Herstellung von Präzisionsfedern.

Installationsübersicht

VIBRO-AM-Halterungen sind für die einfache, freistehende Montage unterhalb von Maschinen konzipiert. Die Öffnungen an der Basis ermöglichen eine einfache Befestigung mit M8-Schrauben und gewährleisten so eine sichere Positionierung und Stabilität.

Während der Einrichtung kann der Benutzer die obere M8-Schraube justieren, um die gewünschte Ausrichtung und Federvorspannung zu erreichen. Für das Produkt werden keine Spezialwerkzeuge benötigt; eine detaillierte Installationsanleitung ist auf Anfrage bei DECIBEL erhältlich.

Wichtigste Spezifikationen

• Konstruktion: verzinkter Stahlsockel und Feder
• Gummischicht: elastisches Polymer zur Hochfrequenzisolierung
• Verformung unter maximaler Last: 25 mm
• Eigenfrequenz bei maximaler Last: 3 Hz
• Empfohlene Maschinendrehzahl: ≥400 U/min
• Schraubengröße: M8 (oben und unten)
• Verfügbare Modelle und Traglastbereiche: AM (25): 8–25 kg; AM (50): 20–50 kg; AM (100): 40–100 kg; AM (150): 80–150 kg
• Norm: ISO EN 10270-konform

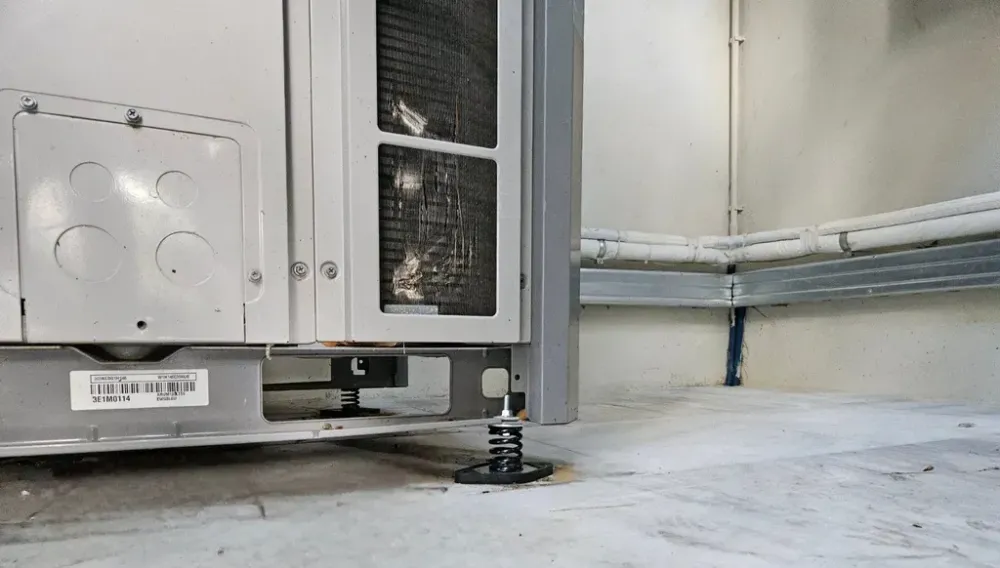

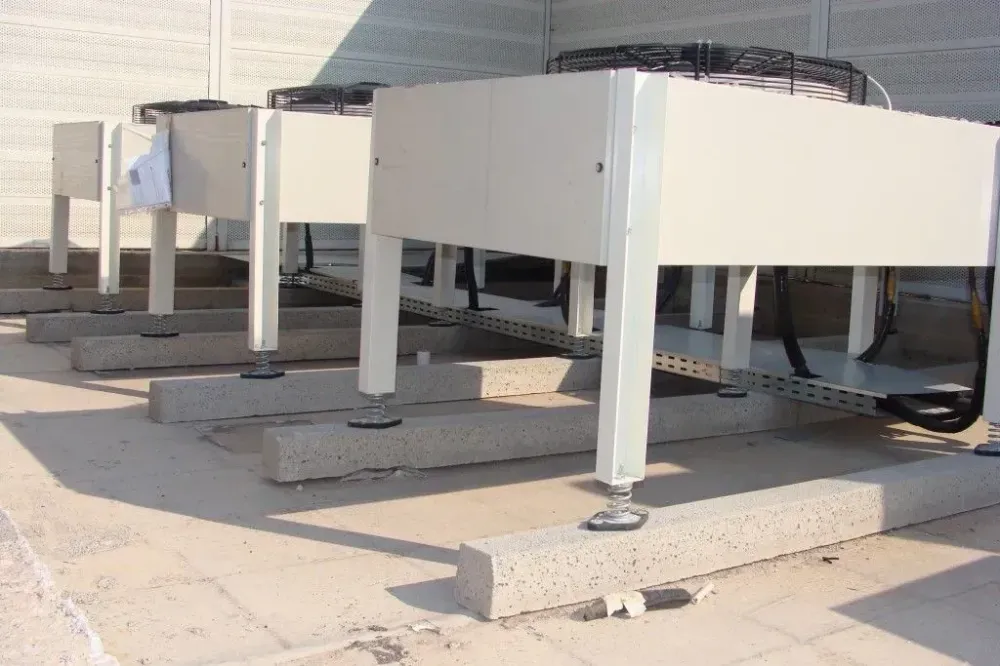

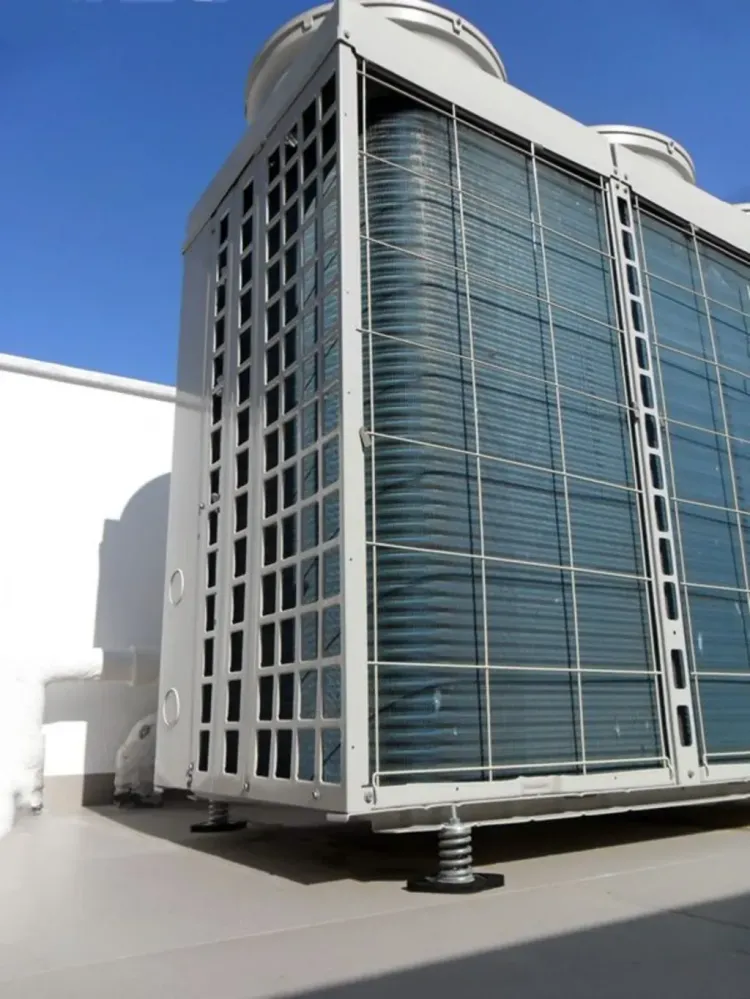

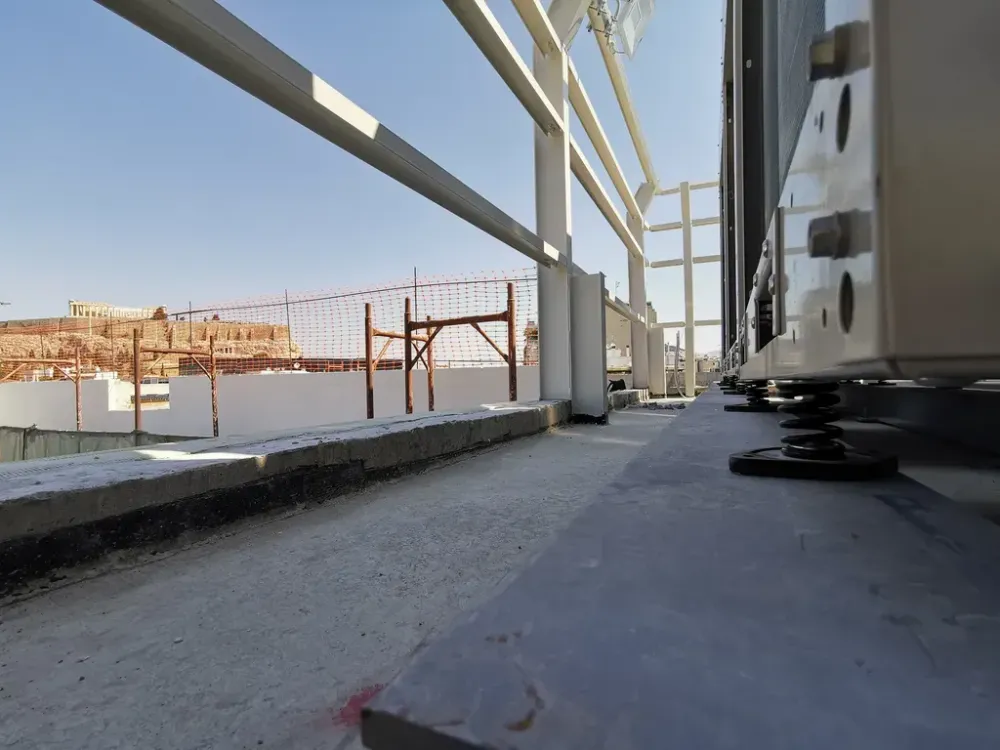

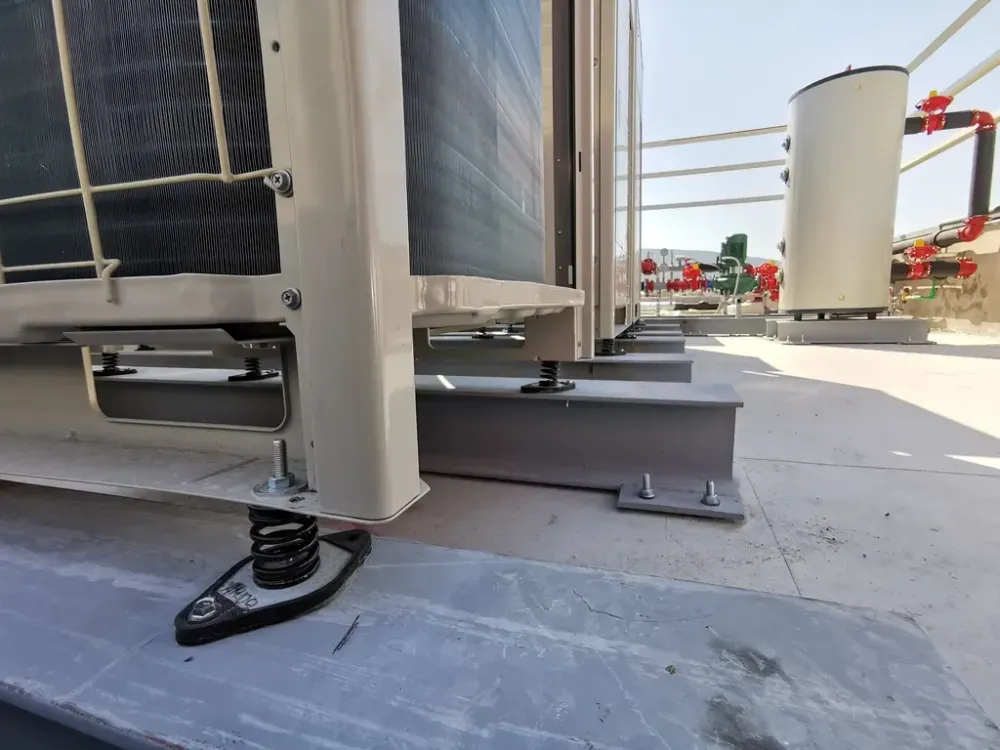

Am besten geeignet für

• Luftkompressoren und Wasserkühler
• Motoren und Pumpen
• Lüftungsanlagen (AHUs)
• Heizungs-, Lüftungs- und Klimaanlagen sowie Kühltürme
• Leichte und mittlere Industriemaschinen

Präzisionsgefertigte Schwingungsdämpfung

VIBRO-AM bietet bewährte mechanische Stabilität und akustischen Komfort durch effektive Vibrationsisolierung direkt an der Quelle. Kontaktieren Sie DECIBEL noch heute und profitieren Sie von einem sichereren, leiseren und langlebigeren Anlagenbetrieb.
