Warum die Reduzierung mechanischer Geräusche eine Priorität für intelligente Ingenieure ist

Mechanische Geräusche werden oft als unvermeidlich angesehen. Als wären sie der Preis für Produktivität, ein Nebenprodukt des Fortschritts. Das Summen, Knirschen oder Klappern von Geräten ist ein Warnsignal. Lärm kann auf Ineffizienz, beschleunigten Verschleiß oder fehlerhafte Installation hinweisen. Unkontrolliert beeinträchtigt er nicht nur die Sicherheit der Arbeiter, sondern auch die Leistung der Industrieanlagen und das Betriebsergebnis.

Das Verstehen und Reduzieren mechanischer Geräusche ist eine Form der Präzisionskontrolle. Angesichts strengerer Vorschriften und steigender Erwartungen an die vorausschauende Wartung ist es sowohl intelligenter als auch nachhaltiger, das Problem frühzeitig anzugehen.

Die Reduzierung mechanischer Geräusche ist wichtig. Sie wirkt sich direkt auf die Langlebigkeit der Geräte aus. Es gibt Maßnahmen zur Geräuschreduzierung, wie z. B. Schwingungsdämpfer und Geräuschkartierung. Das Endziel ist ein saubererer, leiserer und effizienterer Betrieb.



Quellen mechanischer Geräusche: Eine Aufschlüsselung

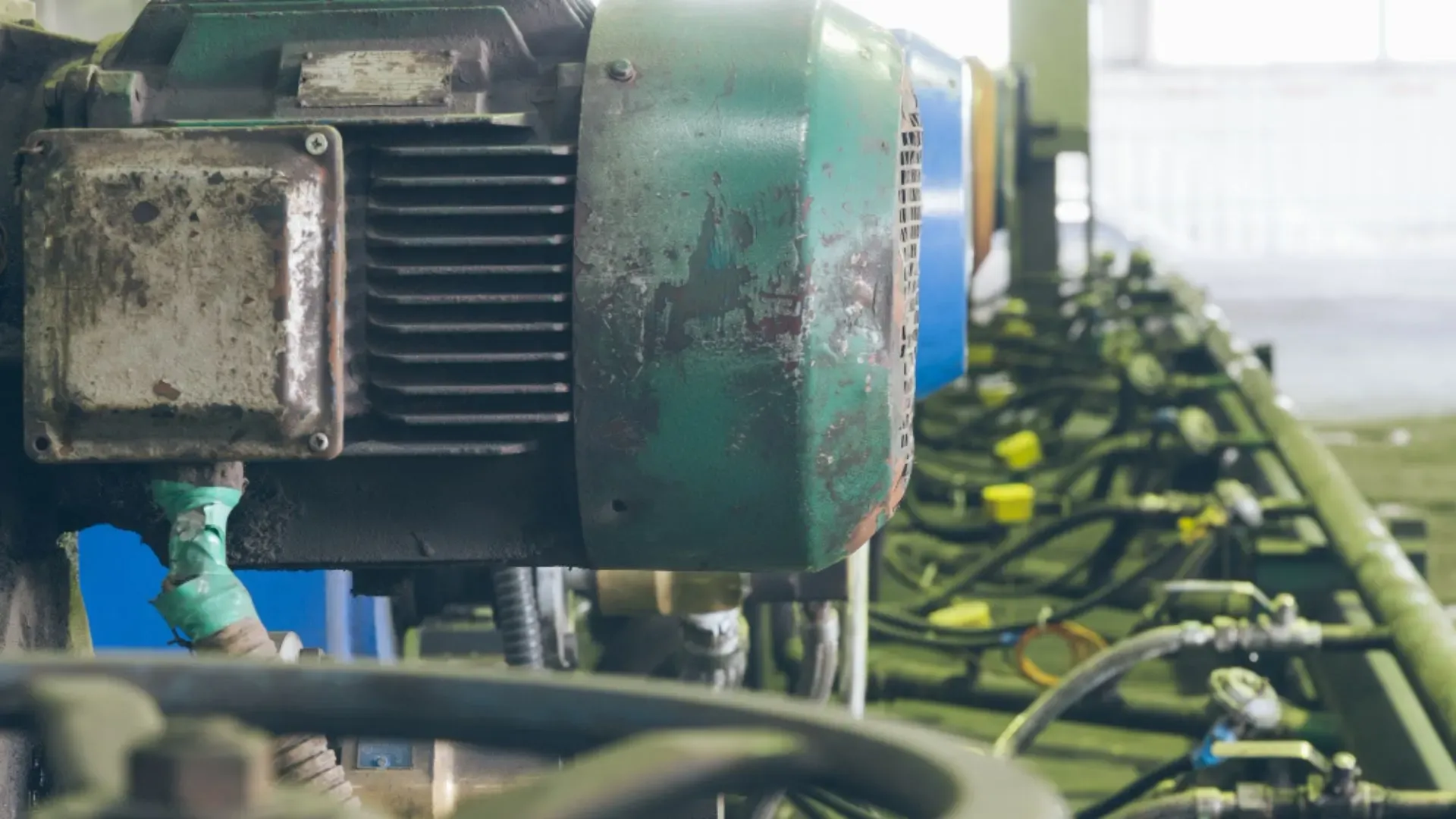

Jede Industriemaschine erzeugt Geräusche. Wenn diese Geräusche jedoch von betriebsbedingten Geräuschen zu störenden Geräuschen werden, liegt dies häufig an mechanischen Geräuschen, die durch spezifische, behebbare Probleme verursacht werden. Um diese Geräusche effektiv zu reduzieren, muss man zunächst ihren Ursprung verstehen.

Reibung, Resonanz und Unwucht: Kerngeräuschtreiber

Mechanische Geräusche entstehen im Wesentlichen durch das fehlerhafte Zusammenspiel beweglicher Komponenten. Dies kann die Lebensdauer der Geräte beeinträchtigen und die Wartungshäufigkeit erhöhen. Vier Hauptursachen sind für die meisten Probleme verantwortlich:

• Reibung zwischen beweglichen Teilen. Oft eine Folge von mangelnder Schmierung, verschlissenen Lagern oder unzureichendem Spiel.
• Durch Resonanz, bei der Teile einer Maschine oder Struktur mit ihrer Eigenfrequenz vibrieren, wird der Schall dramatisch verstärkt.
• Unwucht in rotierenden Geräten wie Lüftern, Gebläsen und Pumpen verursacht ungleichmäßige Bewegungen und Lärm.
• Fehlausrichtung von Wellen, Riemen oder Motorkupplungen, die zu starken Vibrationen und frühzeitigem Komponentenausfall führt.

Strukturelle Übertragung: Wie sich Lärm ausbreitet

Lärm ist ein fester Bestandteil jeder Maschine, doch bei unsachgemäßer Montage kann sich die Situation noch verschlimmern. Ohne geeignete Schwingungsdämpfer oder Entkopplungssysteme wird mechanische Energie direkt auf die umgebenden Strukturen übertragen:

• Starre Befestigungselemente können Vibrationsenergie in Balken, Böden und Wände übertragen.
• Feste Halterungen ohne Dämpfung ermöglichen die Ausbreitung von Energie durch Betonplatten oder Metallplattformen.
• Eine unzureichende bauliche Isolierung führt dazu, dass der Lärm nicht mehr lokalisiert werden kann: Er wird zu einem standortweiten Problem. Dies kann sich auf Vorgänge auswirken, die keinen direkten baulichen Zusammenhang mit der Lärmquelle haben.

Das Ergebnis? Ein einziger falsch ausgerichteter Lüfter oder Kompressor kann die Geräuschkulisse einer ganzen Fabrikhalle beeinträchtigen. Eine einzelne laute Maschine mag zwar nicht allzu viel sein, öffnet aber Tür und Tor für Ineffizienz, die weitere Probleme nacheinander auslösen kann.





Branchenbeispiele: Wo sich Lärm in aller Öffentlichkeit verbirgt

Mechanischer Lärm entsteht selten aus einer einzigen, auffälligen Quelle. Er akkumuliert sich subtil und systematisch über eine Site hinweg. Einige häufige Störfaktoren:

• Kompressoren mit losen Innenteilen oder veralteten Isolierpolstern
• Pumpen, die mit einer Last betrieben werden, die nicht der Auslegungslast entspricht, verursachen Kavitation und Vibrationen
• Förderer mit abgenutzten Rollen oder unausgeglichenen Antriebssystemen
• HVAC-Einheiten übertragen Vibrationen durch Kanäle und Stützrahmen
• Generatoren, insbesondere in Containergehäusen, erzeugen niederfrequente Geräusche, wenn sie nicht richtig isoliert sind

Oft werden diese Geräusche „normalisiert“, bis sie nicht mehr ignoriert werden können. Zu diesem Zeitpunkt kann der Schaden bereits angerichtet sein.

Die versteckten Kosten mechanischer Geräusche



Mechanische Geräusche werden oft als unvermeidliches Nebenprodukt abgetan, sind aber in Wirklichkeit ein akustisches Zeichen für Energieverlust. Wenn Maschinen übermäßige Vibrationen erzeugen, arbeiten sie nicht mit voller mechanischer Effizienz.

Untersuchungen von ASHRAE und CIBSE zufolge kann selbst eine Verringerung der Lüftereffizienz um 5–10 % aufgrund von Unwucht oder Vibrationen zu einem Anstieg des Energieverbrauchs um 15 % oder mehr führen, insbesondere bei HVAC-Systemen mit variabler Geschwindigkeit, die in einem breiten Lastbereich betrieben werden.

Geräteverschleiß und ungeplante Ausfallzeiten

Je stärker Ihre Maschinen vibrieren, desto schneller altern sie. Vibrationsbedingte Ermüdung belastet strukturelle Verbindungen, Wellenlager, Gehäuse und Montagesysteme. Mit der Zeit führt dies zu Rissen, gelockerten Befestigungselementen und vorzeitigem Ausfall von Teilen.

In anspruchsvollen Industrieumgebungen bedeutet dies mehr ungeplante Abschaltungen und eine höhere Austauschhäufigkeit, was beides weitaus mehr kostet, als ein proaktives Lärm- und Vibrationsmanagement jemals kosten würde.

Und da Vibrationen häufig über strukturelle Verbindungen übertragen werden, kann ein Fehler in einem Teil des Systems an anderer Stelle Kaskadeneffekte auslösen.





Menschliche Faktoren: Müdigkeit, Stress und Kommunikationslücken

Hoher Hintergrundlärm beeinträchtigt die verbale Kommunikation und übertönt Alarme oder Anweisungen. Dies stellt ein direktes Sicherheitsrisiko in jeder Einrichtung dar, in der Echtzeitkoordination entscheidend ist. Diese Verschlechterung der Teamleistung ist subtil, aber insbesondere im Laufe der Zeit deutlich spürbar.

Was dieses Problem besonders heimtückisch macht, ist seine Subtilität. Anders als bei einer defekten Maschine wird eine durch schlechte Akustik verursachte Leistungsminderung des Teams nicht in Protokollen oder Wartungsberichten angezeigt. Sie äußert sich jedoch in einer langsameren Aufgabenausführung, häufigeren Fehlern und einer geringeren Arbeitsmoral. Wenn ein Gabelstaplerfahrer eine Warnung nicht hört oder ein Techniker einen akustischen Alarm überhört, können die Folgen unmittelbar und schwerwiegend sein.

Rechtliche und Compliance-Risiken

Gemäß den britischen Vorschriften zur Lärmbekämpfung am Arbeitsplatz (2005) , die mit der EU-Richtlinie 2003/10/EG in Einklang stehen , sind Arbeitgeber verpflichtet, Lärmrisiken zu bewerten und zu bewältigen.

Übersteigt die tägliche Belastung 80 dB(A), sind Maßnahmen erforderlich. Ab 85 dB(A) ist Gehörschutz vorgeschrieben. Über 87 dB(A) ist ein gesetzlicher Grenzwert. Die Missachtung dieser Vorschriften kann zu behördlichen Kontrollen, Haftungsansprüchen und Rufschädigung führen.

In den USA verlangen die OSHA-Lärmstandards technische oder administrative Maßnahmen, sobald der Grenzwert von 90 dB(A) erreicht ist. Unbehandelter mechanischer Lärm ist ein vorprogrammierter Verstoß gegen die Vorschriften.

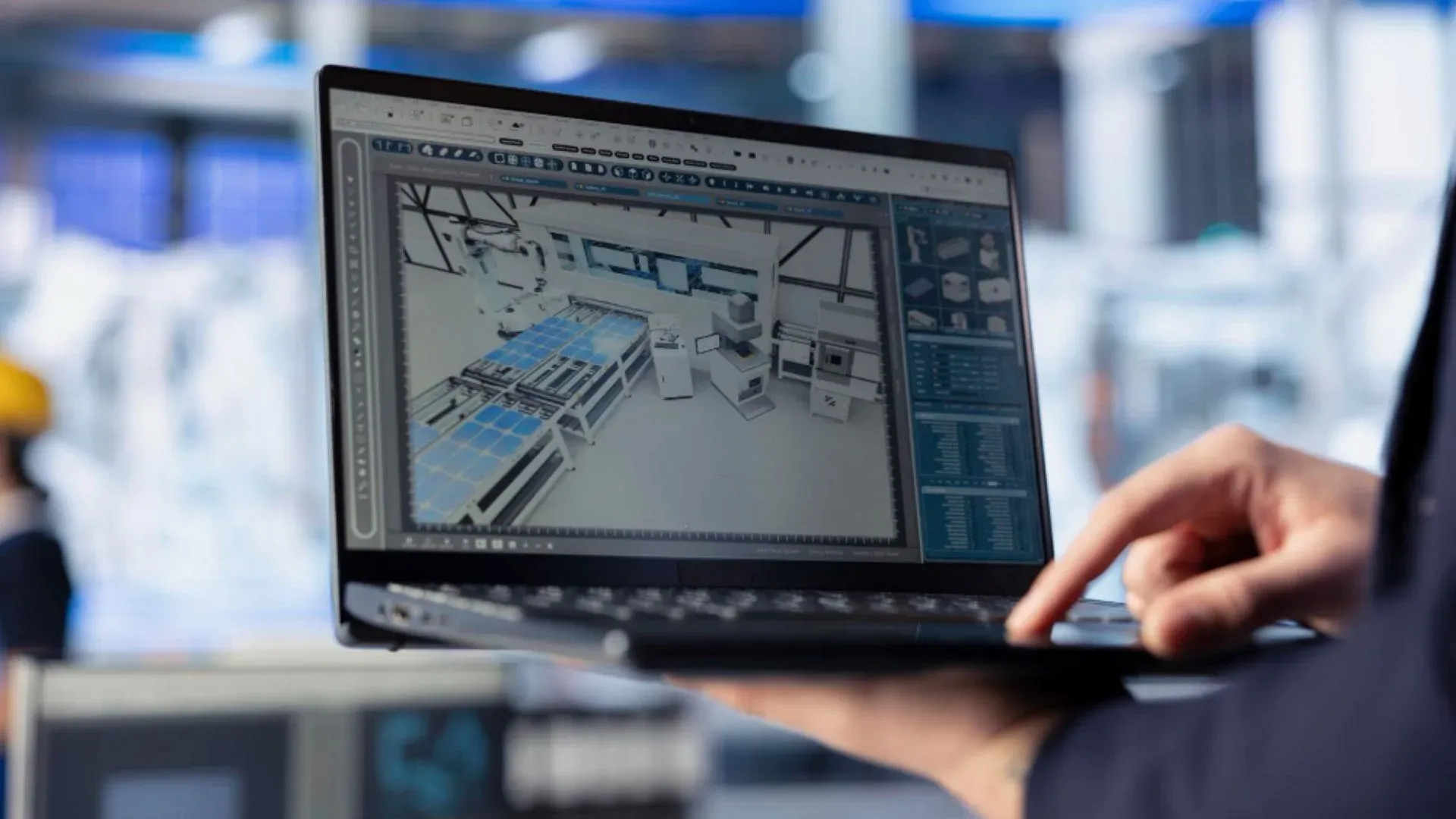

Entwurfsphase: Machen Sie es richtig, bevor es klappert

Mechanische Geräusche sind selten die Folge einer einzelnen fehlerhaften Komponente. Häufiger sind sie die Folge eines Designprozesses, bei dem Tragfähigkeit, Platzeffizienz oder Installationsgeschwindigkeit im Vordergrund standen, ohne das Vibrationsverhalten vollständig zu berücksichtigen.

Sobald die Maschinen installiert sind, schrumpfen die Möglichkeiten für eine wirksame Lärmbekämpfung drastisch. Deshalb ist die Planungsphase die beste Möglichkeit, zu verhindern, dass industrielle Lärmbelästigung zu einem systemischen Problem wird. Es ist schneller, günstiger und deutlich nachhaltiger, die richtigen Maßnahmen zu ergreifen, bevor es klappert.

Die Gefahr, bei der Konstruktion auf Funktion statt auf Vibration zu achten

In industriellen Umgebungen wird die mechanische Anordnung oft durch Funktionalität, Zugang oder Platzbeschränkungen bestimmt. Wenn jedoch die Reduzierung mechanischer Geräusche in der Entwurfsphase nicht im Vordergrund steht, können sich strukturelle Vibrationen im Gebäude festsetzen.





Geräte wie Kompressoren, Förderbänder oder Klima- und Heizungsanlagen sind oft starr auf Stahlrahmen, -platten oder -zwischengeschossen montiert. Ohne ausreichende Isolierung wirken diese Strukturen wie Resonanzverstärker, die Lärm über Böden und Wände übertragen und sogar verstärken.

Das Ergebnis? Eine Maschine, die an sich akustisch einwandfrei ist, wird plötzlich zu einer Quelle von Körperschall, der mehrere Bereiche der Anlage beeinträchtigt. Und ab diesem Punkt wird die Nachrüstung von Schwingungsdämpfern teurer, aufwändiger und weit weniger effektiv. Denken Sie auch an die Ausfallzeiten.

Komponentenisolierung: Der unbesungene Held der Geräuschkontrolle

Die Schwingungsisolierung von Maschinen ist von grundlegender Bedeutung. In vielen Konstruktionsvorgaben wird dieser Aspekt entweder übersehen oder erst im Nachhinein behoben. Durch die Entkopplung lauter Geräte von tragenden Strukturen mithilfe von elastischen Polstern, Federlagern oder Trägheitsbasen können Ingenieure die übertragenen Schwingungen deutlich reduzieren.

Ziel ist es, den Weg zwischen der vibrierenden Maschine und der Struktur, an der sie befestigt ist, zu unterbrechen. Dieser Ansatz reduziert die industrielle Lärmbelastung und schützt die Maschine vor reaktiven Kräften, die die Kalibrierung und Lebensdauer beeinträchtigen könnten.

Nehmen wir als Beispiel eine Hochgeschwindigkeits-Kreiselpumpe. Bei direkter Montage auf einer starren Betonplatte ohne Isolierung überträgt die Rotationsenergie der Pumpe Vibrationen auf den Boden, die sich auf die Einheit übertragen. Diese reflektierten Kräfte können zu Fehlausrichtungen der Motorwelle, beschleunigtem Lagerverschleiß und verminderter Durchflussrate führen.

Durch die Verwendung von Federlagern oder Elastomerpolstern zur Isolierung der Pumpe an der Basis wird verhindert, dass Energie in die Maschine zurückfließt, und die strukturelle Geräuschübertragung in der gesamten Anlage wird minimiert.

Einige Beispiele für strategische Isolation sind:

• Federisolatoren für auf Dächern montierte HVAC-Kühlgeräte
• Neoprenhalterungen für interne Pumpenräume
• Schwimmende Böden oder Trägheitsbasen unter rotierenden Maschinen

Steifigkeit, Dämpfung und Massenverhältnisse verstehen

Um Vibrationen bereits in der Entwurfsphase wirksam zu reduzieren, müssen Sie das Zusammenspiel zwischen Steifigkeit, Dämpfung und Masse verstehen: die drei Kernelemente jedes Vibrationskontrollsystems.

• Die Steifigkeit bestimmt, wie stark ein System Verformungen widersteht. Eine hohe Steifigkeit überträgt mehr Vibrationen, während eine geringere Steifigkeit eine bessere Energieabsorption ermöglicht (auf Kosten von mehr Bewegung).
• Dämpfung bezeichnet die Fähigkeit, Schwingungsenergie zu absorbieren und abzuleiten. Zu geringe Dämpfung führt zu Resonanzspitzen, zu starke Dämpfung kann die Reaktionsfähigkeit des Systems beeinträchtigen.
• Das Massenverhältnis vergleicht die Masse des Isolators mit der Masse des Geräts. Ein höheres Massenverhältnis führt im Allgemeinen zu einer besseren Isolierung. Aus diesem Grund werden schwere Trägheitsblöcke verwendet, um leichte Geräte zu verankern, die sonst jeden Impuls weitergeben würden.

Vorbeugen ist günstiger als Heilen

Die nachträgliche Installation von Schwingungsisolierung in einem bestehenden System ist vergleichbar mit dem Versuch, ein Fundament zu reparieren, nachdem das Gebäude bereits steht. Teuer, aufdringlich und weniger effektiv. Möglicherweise müssen Sie Geräte hochheben, um Isolatoren unter aktiven Leitungen zu installieren, was Abschaltungen und komplexe Hebevorgänge erfordert.

Oder Sie sind möglicherweise gezwungen, Zwischengeschosse zu verstärken, die nicht für dynamische Belastungen ausgelegt sind, was die Materialkosten erheblich erhöht und zu Arbeitsunterbrechungen führt.

In anderen Fällen besteht die Lösung darin, Schallschutzwände oder Dämmverkleidungen zu installieren. Nicht, weil dies die beste Lösung wäre, sondern weil es die einzige verfügbare Lösung ist. Diese Maßnahmen beheben selten die Grundursache. Sie dämpfen lediglich die Folgen.



Lärmschutz nachrüsten: Was wirklich funktioniert



Es ist am besten, gar nicht erst mit der Nachrüstung zu beginnen. Wenn dies jedoch Ihre einzige Chance auf optimierte Betriebsabläufe ist, können Sie einiges tun. Die Nachrüstung wirksamer Lösungen zur mechanischen Geräuschreduzierung ist in bestehenden Industrieanlagen möglich, wo sich Untätigkeit in Ineffizienz, Verschleiß und Nichteinhaltung von Vorschriften niederschlägt.

Bei strategischer Herangehensweise können Retrofit-Lösungen echte Leistungssteigerungen ohne Produktionsunterbrechung bringen.

Schwingungsdämpfende Halterungen und Pads

Eine der wirksamsten Maßnahmen ist die Installation von Schwingungsdämpfern oder Isolationspads wie unserem VIbro EP oder DECIBEL SMR unter lauten Maschinen. Diese Elemente entkoppeln die Geräte von der Struktur, absorbieren kinetische Energie und reduzieren Körperschall.

Beispielsweise eignen sich Schwingungsisolationspads aus Neopren oder Verbundelastomeren ideal für leichtere Maschinen wie kleine Ventilatoren, Klima- und Heizungsanlagen oder Tischgeräte. Schwerere Maschinen wie Pumpen, Generatoren oder Pressen benötigen häufig Federisolatoren oder Trägheitsbasen, um sowohl die Belastung als auch die Schwingungsamplitude zu bewältigen.





Der Schlüssel liegt darin, den richtigen Grad der Durchbiegung basierend auf der Betriebsfrequenz der Maschine und der Resonanzfrequenz des Bodens oder der Platte zu wählen. Eine Über- oder Unterdimensionierung des Isolationssystems führt zu einer Verschwendung von Budget und eingeschränkter Wirksamkeit.

Schallschutzgehäuse und -abschirmungen

Bei Maschinen, die sowohl Luftschall als auch Körperschall übertragen, können Schallschutzgehäuse oder -barrieren den Schallpegel in den umliegenden Arbeitsbereichen deutlich senken.Entdecken Sie unsere individuellen Lösungen .

Diese Gehäuse verfügen innen über eine schallabsorbierende Isolierung und außen über massebelastete Paneele oder perforierte Metallverkleidungen. Sie müssen außerdem so konzipiert sein, dass sie einen kühlenden Luftstrom und Wartungszugang ermöglichen – ein Detail, das bei schlecht ausgeführten Nachrüstungen allzu oft übersehen wird.

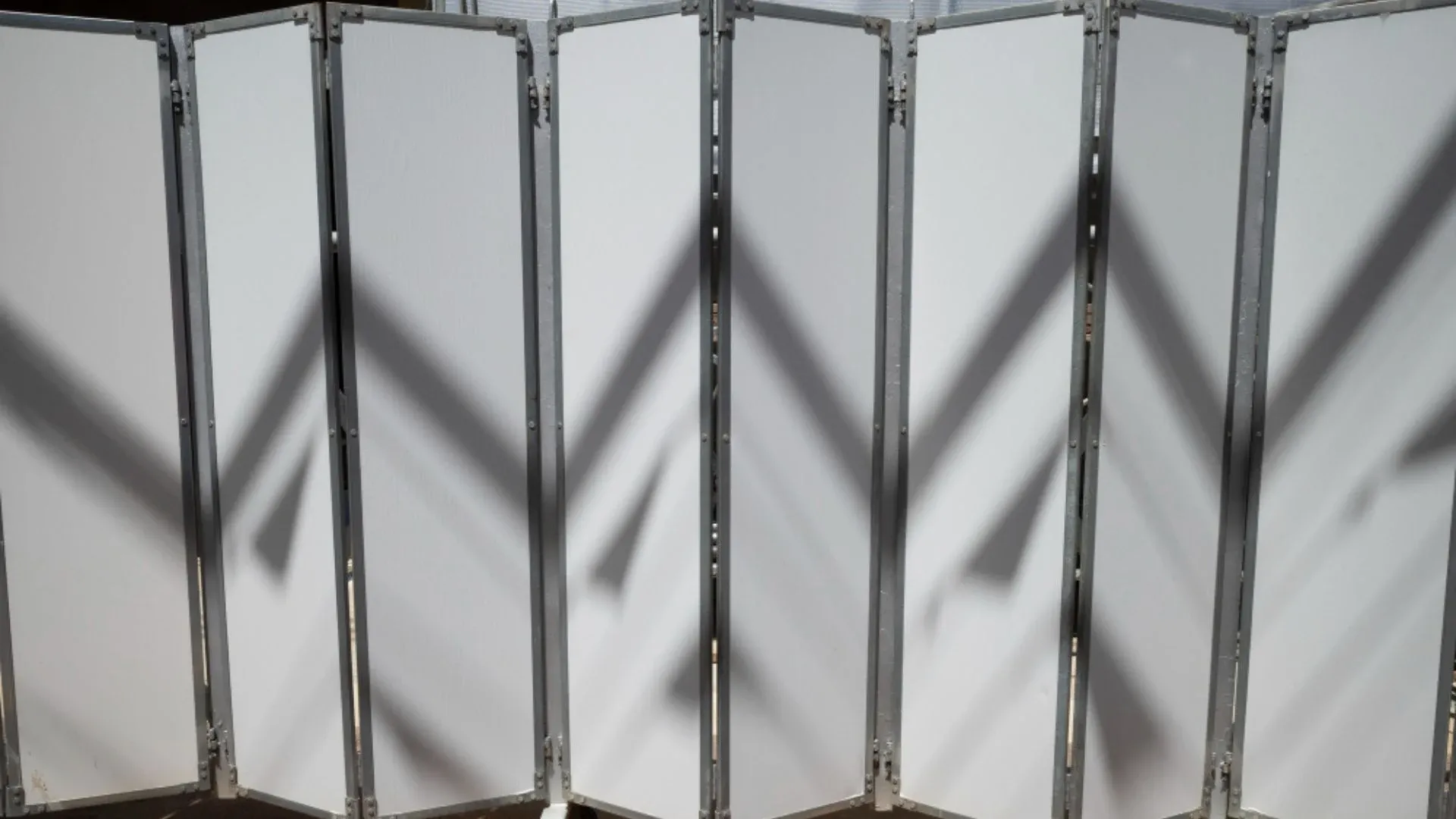

Mobile Schallschutzwände können auch dabei helfen, zeitweilige Lärmquellen wie tragbare Kompressoren oder Schweißstationen zu isolieren.

Beispiel aus der Praxis: Beruhigung einer laufenden Anlage

In einer britischen Verpackungsanlage berichteten die Mitarbeiter von übermäßigen Vibrationen und Geräuschen durch veraltete Förderbandmotoren in der Nähe des Qualitätskontrolllabors. Ein Produktionsstopp war keine Option.

Ein Umbauteam führte eine Schwingungsuntersuchung durch , identifizierte Schwachstellen und installierte elastische Isolationsschienen unter der Förderlinie. Innerhalb von 24 Stunden sank der Körperschall in den angrenzenden Räumen um 7 dB(A), ohne den Betrieb zu unterbrechen.

Dieser Erfolg hängt von einer eindeutigen Diagnose, erfahrenen Installateuren und schnell aushärtenden Verbindungen für minimale Ausfallzeiten ab.

Priorisieren Sie das Wichtigste

Nicht jede Maschine benötigt die gleiche Behandlung. Beginnen Sie bei der Nachrüstung mit:

• Geräte, die ständig oder in der Nähe von besetzten Arbeitsbereichen laufen
• Auf Doppelböden oder gemeinsamen Strukturelementen installierte Einheiten
• Maschinen mit hoher Unwucht oder alternden Komponenten
• Orte, an denen die Gefahr einer Überschreitung der Grenzwerte für Berufslärm besteht

Nutzen Sie ein Lärmkartierungstool oder ein Vibrationsmessgerät, um Hotspots zu identifizieren und erstellen Sie anschließend eine Priorisierungsmatrix basierend auf Betriebsstunden, Belastungsrisiko und Kosten-Nutzen-Verhältnis. Oder fordern Sie eine professionelle Beratung an und lassen Sie sich von uns unterstützen.
